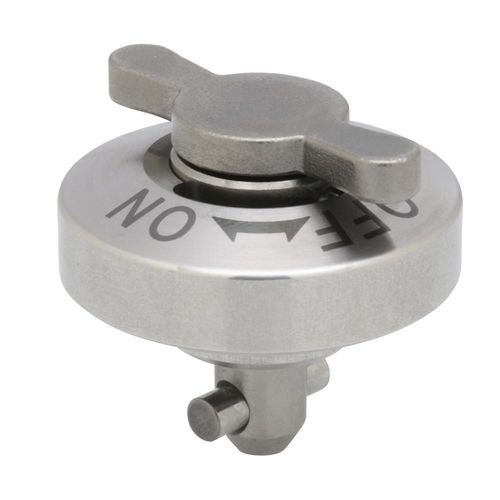

Fissaggio 1/4 di giro QCTHL0525-10S

Forniscono un bloccaggio positivo nelle applicazioni a cambio rapido in cui l'inserimento e la rimozione di un elemento di fissaggio sono frequenti. Consentono una forza di fissaggio costante, eliminando la possibilità di un serraggio insufficiente o eccessivo da parte dell'operatore. Sono progettati per essere utilizzati con i ricettacoli a camme indicati sul tavolo. L'elemento di fissaggio è montato sul dispositivo e il ricettacolo è montato sulla base. Quando il dispositivo di fissaggio viene inserito nel ricettacolo, i perni del dispositivo di fissaggio si allineano con le scanalature del ricettacolo. La molla dell'elemento di fissaggio consente di variare lo spessore del dispositivo. Ruotando la manopola di un quarto di giro, il dispositivo di fissaggio si allinea e si blocca in posizione. Gli elementi di fissaggio sono contrassegnati da indicatori "ON" e "OFF" per indicare la posizione dei perni di fissaggio. Possono essere utilizzati con i perni di posizionamento per ottenere un posizionamento estremamente preciso.
