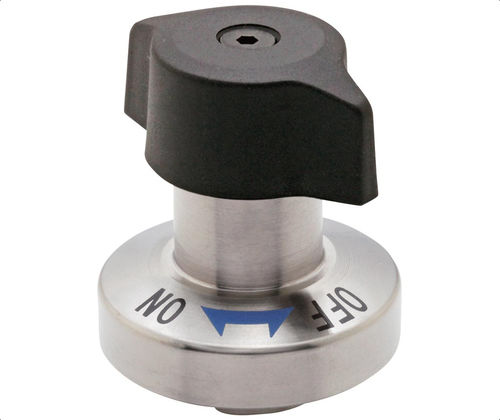

Fissaggio 1/4 di giro in acciaio inossidabile QCTHA series

in plasticaper pannellia camme

Panoramica prodotto
Questi elementi di fissaggio retrattili forniscono bloccaggio positivo nelle applicazioni a cambio rapido dove un supporto o una piastra viene inserita e rimossa frequentemente. Consentono una forza di serraggio costante, eliminando il rischio di sotto o sovra-serraggio da parte dell'operatore. Sono progettati per l'uso con riceventi camma (serie QCTH-N e QCTH-B). Sono incluse tre viti a testa cilindrica con impronta esagonale per il montaggio (M3x0.5 - 6 mm di lunghezza). Corpi e gambo sono in acciaio al carbonio 1045 con finitura nichel chimico o in acciaio inossidabile 303. I perni sono in acciaio inossidabile 304. Il pomello è in plastica nera o in acciaio inossidabile 304.

Funzionamento
Tirando la maniglia la piastra o il supporto possono scorrere sulla base senza interferenze dall'elemento di fissaggio. All'inserimento nel ricevente, i perni di fissaggio si allineano con le scanalature del ricevente. Ruotando il pomello di un quarto di giro, l'elemento si allinea e si blocca in posizione. Gli elementi sono marcati con gli indicatori "ON" e "OFF" per mostrare la posizione dei perni di fissaggio.

Tipi di prodotto

• QCTHA — Retrattile, pomello in plastica o inox; gambo in acciaio o inox. Progettato per l'uso con i riceventi a camma QCTH-N e QCTH-B.

Opzioni di pezzi (tabella)
ID | SKU / Numero parte | Materiale pomello | Materiale gambo | Spessore piastra mm | Filetto | D (-0.04/-0.08) | D1 h9 | D2 | D3 | Dp P.C.D. | L | H | H1 | H2 | Forza di serraggio (Lbs) | Serie riceventi
134099 | QCTHA0525-10 | Plastica | Acciaio | 6 a 10 | M2x0.40 - Prof. 3 | 5 | 14 | 25 | 25 | 21 | 15.5 | 20 | 30 | 6.5 | 13.5 | QCTH-N, QCTH-N-SUS, QCTH-B, QCTH-B-SUS
134101 | QCTHA0525-10S | Inox (pomello) | Acciaio | 6 a 10 | M2x0.40 - Prof. 3 | 5 | 14 | 25 | 25 | 21 | 15.5 | 20 | 30 | 6.5 | 13.5 | QCTH-N, QCTH-N-SUS, QCTH-B, QCTH-B-SUS
137021 | QCTHA0525-10SUS | Inox | Inox | 6 a 10 | M2x0.40 - Prof. 3 | 5 | 14 | 25 | 25 | 21 | 15.5 | 20 | 30 | 6.5 | 13.5 | QCTH-N, QCTH-N-SUS, QCTH-B, QCTH-B-SUS
134098 | QCTHA0834-14 | Plastica | Acciaio | 6 a 14 | M3x0.40 - Prof. 3 | 8 | 18 | 34 | 34 | 28 | 17 | 26.5 | 38 | 10 | 20.2 | QCTH-N, QCTH-N-SUS, QCTH-B, QCTH-B-SUS
134100 | QCTHA0834-14S | Inox (pomello) | Acciaio | 6 a 14 | M3x0.40 - Prof. 3 | 8 | 18 | 34 | 34 | 28 | 17 | 26.5 | 38 | 10 | 20.2 | QCTH-N, QCTH-N-SUS, QCTH-B, QCTH-B-SUS
137022 | QCTHA0834-14SUS | Inox | Inox | 6 a 14 | M3x0.40 - Prof. 3 | 8 | 18 | 34 | 34 | 28 | 17 | 26.5 | 38 | 10 | 20.2 | QCTH-N, QCTH-N-SUS, QCTH-B, QCTH-B-SUS

Media e documentazione
Disponibili guida di selezione e PDF di specifiche, oltre a un video prodotto che mostra l'elemento retrattile in funzione.

Caratteristiche / Specifiche tecniche

• Modello / Serie: QCTHA (Quarto di giro, retrattile)
• Uso previsto: Supporti a cambio rapido; si abbina ai riceventi a camma serie QCTH-N e QCTH-B
• Viteria di montaggio inclusa: Tre viti a testa cilindrica con impronta esagonale, M3 x 0.5, 6 mm di lunghezza
• Corpi e gambo: Acciaio al carbonio 1045 con nichel chimico o acciaio inossidabile 303
• Perni: Acciaio inossidabile 304
• Opzioni pomello: Plastica nera o acciaio inossidabile 304
• Posizioni marcate: Indicatori "ON" e "OFF" per la posizione dei perni
• Varianti/filetti disponibili: Filetti M2 x 0.40 e M3 x 0.40 (vedere la tabella delle opzioni per i dati dimensionali completi)
