Fissaggio 1/4 di giro in acciaio inossidabile QCSJ

a camme

Descrizione del prodotto

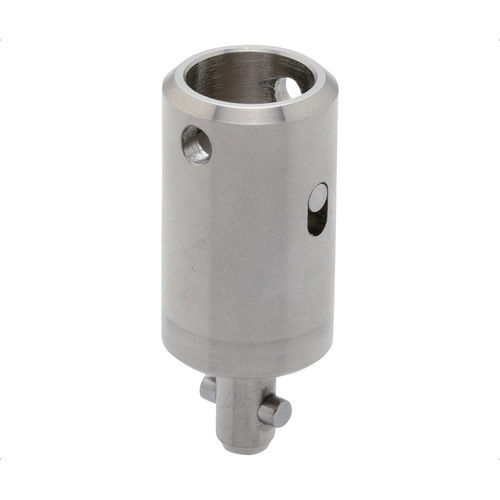

Questi elementi di fissaggio per montaggio su albero, a quarto di giro, garantiscono un bloccaggio positivo per attrezzature a cambio rapido con inserimenti e rimozioni frequenti. Progettati per l'uso con i ricettacoli a camma della serie QCSJ, l'elemento si monta su un albero per estendere la portata mentre il ricettacolo si monta sulla base. Durante l'inserimento i perni dell'elemento si innestano nelle scanalature del ricettacolo; una rotazione di un quarto di giro allinea e blocca l'elemento, assicurando una forza di serraggio costante e riducendo il rischio di serraggio insufficiente o eccessivo da parte dell'operatore. Corpo e gambo in acciaio 1045 con finitura nichelata senza elettrolisi. Perni in acciaio inox 304. Molla in acciaio inox 304-CSP.

Parte(i) disponibile(i)

• QCSJ0514A — Elemento di fissaggio per montaggio su albero, acciaio S45

Tabella della parte (parte selezionata)
ID: 134102
SKU: QCSJ0514A
Numero parte: QCSJ0514A
D (mm): 5
D1 (mm): 14
D2 (mm): 3
L (mm): 9.5
H (mm): 23.5
H1 (mm): 20
Forza di serraggio (Lbs): 13.5
Da usare con ricettacolo: QCSJ0514-S/-B

Media e documentazione (disponibili)
Guida alla selezione (PDF), Specifiche del fissatore QCSJ (PDF), Video del prodotto

Caratteristiche / Specifiche tecniche

• Elemento di fissaggio montato su albero, a quarto di giro, per attrezzature a cambio rapido
• Funzionamento: inserire i perni nelle scanalature del ricettacolo, ruotare di un quarto di giro per bloccare
• Progettato per inserimenti/rimozioni frequenti; fornisce una forza di serraggio costante
• Materiale del corpo e del gambo: acciaio 1045 con finitura nichelata senza elettrolisi
• Materiale dei perni: acciaio inox 304
• Materiale della molla: acciaio inox 304-CSP
• Uso tipico: usare con i ricettacoli a camma serie QCSJ (ricettacolo montato sulla base)
• Dimensioni chiave e dati della parte selezionata: vedere la tabella sopra
