Fissaggio 1/4 di giro in acciaio inossidabile QCSJLK

a camme

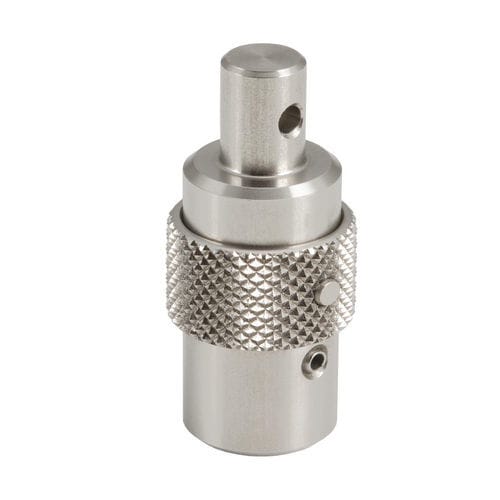

Descrizione del prodotto
Questo morsetto di accoppiamento per albero si blocca su un ricevitore ruotando l'albero di 90°. È necessaria una spina a molla (non inclusa) per fissare il morsetto nella scanalatura a camme del ricevitore. Per sganciare, sollevare il collare e ruotare l'albero nella direzione opposta. Corpo in acciaio inox 303. Adatto per applicazioni di bloccaggio assiale rapide e ripetibili negli assemblaggi meccanici.

Opzioni pezzo (tabella)

• ID: 150288 | SKU: QCSJLK1118A | Numero parte: QCSJLK1118A | D: 8 mm | Diametro collare: 18 mm | Diametro albero: 15 mm | Diametro foro: 3 mm | Diametro: 11 mm | Altezza corpo: 32.5 mm | Altezza spina: 12 mm | Altezza centro corpo-verso-foro: 6 mm

Materiali disponibili

• Guida alla selezione - Fissaggi a scatto (PDF)
• Specifiche (PDF)
• Video prodotto (MP4)

Specifiche tecniche

• Funzionamento: si blocca sul ricevitore ruotando l'albero di 90°; sollevare il collare e ruotare l'albero nel senso opposto per sganciare
• Richiede una spina a molla (non inclusa) per fissare il morsetto nella scanalatura a camme del ricevitore
• Materiale corpo: acciaio inox 303
• Diametro spina: 8 mm
• Diametro collare: 18 mm
• Diametro albero: 15 mm
• Diametro foro: 3 mm
• Diametro: 11 mm
• Altezza corpo: 32.5 mm
• Altezza spina: 12 mm
• Altezza centro corpo-verso-foro: 6 mm
