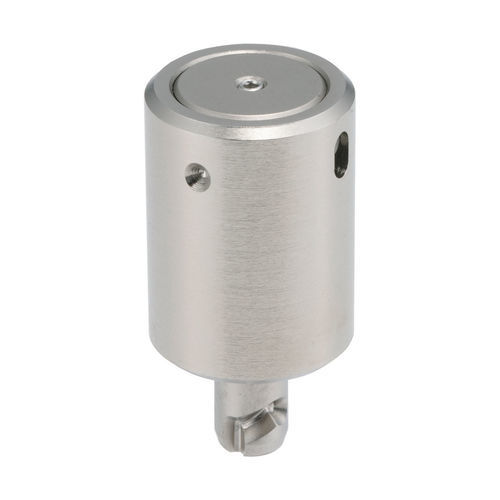

Fissaggio 1/4 di giro in acciaio inossidabile QCSJS

Panoramica del prodotto
Questo elemento di fissaggio per montaggio su albero a sgancio rapido offre un bloccaggio positivo a quarto di giro per applicazioni con frequenti inserimenti e rimozioni. Progettato per garantire una forza di serraggio costante e ridurre il rischio di serraggio insufficiente o eccessivo da parte dell'operatore. Da utilizzare con i ricettacoli QCSJS-S e QCTHS-B; l'elemento si monta sull'albero per una portata estesa mentre il ricettacolo si monta alla base. I perni si inseriscono nelle scanalature del ricettacolo e si bloccano ruotando di 90°. Corpo: acciaio 1045 con finitura nichel chimico; perno: acciaio inox 303.

Materiali

• Corpo: acciaio 1045, finitura nichel chimico
• Perno: acciaio inox 303

Compatibilità

• Progettato per l'uso con i ricettacoli QCSJS-S e QCTHS-B (es. QCSJS0822-S, QCTHS0834-B)

Funzionamento

• Montato su un albero per portata estesa; il ricettacolo montato sulla base
• L'inserimento allinea i perni dell'elemento con le scanalature del ricettacolo
• Ruotare l'elemento di un quarto di giro (90°) per bloccare
• Fornisce forza di serraggio costante per ridurre sottoserraggio/sovraserraggio

Opzioni disponibili
Dettaglio: ID | SKU | Numero parte | D mm | D1 mm | Forza di serraggio (Lbs) | Utilizzare con ricettacolo di bloccaggio

• 142229 | QCSJS0822A | QCSJS0822A | 22 | 8 | 90 | QCSJS0822-S, QCTHS0834-B

Media

• Scheda tecnica (PDF)
• Guida alla selezione - One-Touch Fasteners (PDF)
• Video prodotto disponibile

Caratteristiche tecniche

• Modello / serie: QCSJS
• Esempio di parte: QCSJS0822A (ID 142229)
• D (diametro): 22 mm
• D1: 8 mm
• Forza di serraggio: 90 lbs
• Materiale corpo: acciaio 1045
• Finitura corpo: nichel chimico
• Materiale perno: acciaio inox 303
• Tipo di montaggio: montaggio su albero
• Funzionamento: bloccaggio positivo a quarto di giro
• Ricettacoli compatibili: QCSJS-S, QCTHS-B (es. QCSJS0822-S, QCTHS0834-B)
