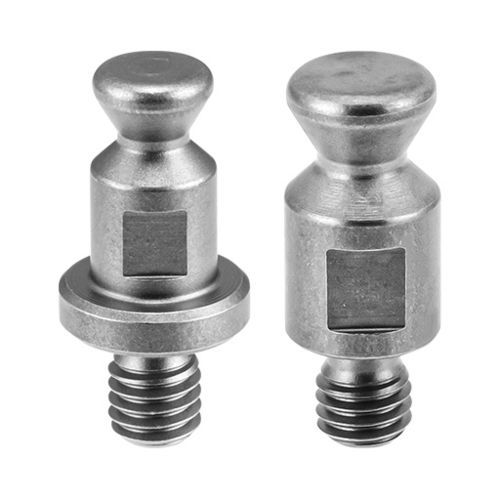

Spina a sgancio rapido per carico pesante QCPCS-M

in acciaio inossidabile

Descrizione
Perni di serraggio progettati per l'impiego con i fissaggi a perno heavy-duty della serie QCPCS. Si montano rapidamente in un unico foro filettato e sono disponibili in due tipi in base al carico ammissibile richiesto. Materiale standard: acciaio inossidabile 630.

Impiego
Destinati all'uso con fissaggi QCPCS heavy-duty; ottimizzati per il montaggio rapido in un singolo foro filettato. Selezionare il tipo di perno e la filettatura in base al carico e al fissaggio abbinato.

Opzioni parti disponibili (estratto)

• 150620 | QCPCS0625-M4-SUS | Tipo B | Filetto M4×0.70 | D 6 | D1 - | W 5 | H1 13 | H2 4.0 | Uso con QCPCS0625-20, QCPCS0625-20-SUS
• 150624 | QCPCSF0625-M5-SUS | Tipo A | Filetto M5×0.80 | D 6 | D1 9 | W 5 | H1 16 | H2 4.0 | Uso con QCPCS0625-20, QCPCS0625-20-SUS
• 150623 | QCPCS0834-M5-SUS | Tipo B | Filetto M5×0.80 | D 8 | D1 - | W 7 | H1 14 | H2 4.5 | Uso con QCPCS0834-20, QCPCS0834-20-SUS
• 150625 | QCPCSF0625-M6-SUS | Tipo A | Filetto M6×1.00 | D 6 | D1 9 | W 5 | H1 16 | H2 4.0 | Uso con QCPCS0625-20, QCPCS0625-20-SUS
• 150626 | QCPCSF0834-M6-SUS | Tipo A | Filetto M6×1.00 | D 8 | D1 12 | W 7 | H1 17 | H2 4.5 | Uso con QCPCS0834-20, QCPCS0834-20-SUS

Controlli delle opzioni di pezzo sulla pagina

• Filetto mm: M4×0.70, M5×0.80, M6×1.00
• Diametro corpo mm: 6, 8

Media e documenti (elencati nella pagina)

• Guida alla selezione - One-Touch Fasteners (PDF)
• Specifiche (PDF)
• Video prodotto (mp4)

Specifiche tecniche

• Materiale: acciaio inossidabile 630
• Montaggio: si installa in un unico foro filettato
• Taglie filettatura disponibili: M4×0.70, M5×0.80, M6×1.00
• Due tipi di perno disponibili in base al carico ammissibile
• Progettato per l'uso con fissaggi a perno QCPCS heavy-duty
• SKU e dati dimensionali tipici inclusi nelle opzioni parti (filetto, diametro, larghezze, altezze)
