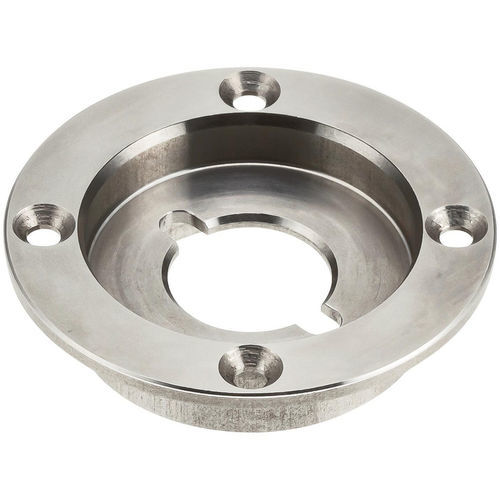

Fissaggio 1/4 di giro in acciaio inossidabile QCFC-B

per pannelli

Descrizione
Ricettacolo progettato per l'uso con i fissaggi QCFC a profilo piatto e a quarto di giro. Montaggio con quattro viti a testa svasata incassate (incluse: M2.5X0.45-5L). Adatto per pannelli con spessore di 6 mm o superiore. Corpo in acciaio inox 303; viti in acciaio inox.

Documentazione

• Guida alla selezione - Fissaggi One-Touch
• Video prodotto
• Specifiche (QCFC-B)
• Specifiche (QCFC)

Tipi di prodotto
Ricettacoli per fissaggi QCFC a morsetto piatto. Le varianti differiscono per diametro esterno (D) e altezza totale (H) in base all'applicazione e al design del pannello.

Parti disponibili (tabella)
Intestazione: ID | SKU | Numero parte | Gamma spessore pannello (mm) | D | H | Uso con fissaggio 1/4 giro | PN
189643 | QCFCH0628-B-SUS | QCFCH0628-B-SUS | 6 o più | 28 | 5.2 | CFCH0628-SUS |
189511 | QCFC0639-B-SUS | QCFC0639-B-SUS | 6 o più | 42 | 10.5 | QCFC0639-SUS |

Specifiche tecniche

• Uso previsto: con fissaggi QCFC a profilo piatto e quarto di giro
• Montaggio: fissato con quattro viti a testa svasata incassate (incluse) — M2.5X0.45-5L
• Spessore pannello di montaggio: 6 mm o superiore
• Materiale corpo: acciaio inox 303
• Materiale viti: acciaio inox
• Diametri esterni disponibili (D): 28 mm e 42 mm
• Altezze totali disponibili (H): 5,2 mm e 10,5 mm
• Esempi di SKU: QCFCH0628-B-SUS, QCFC0639-B-SUS
