Spina a sgancio rapido in acciaio inossidabile QCMA

Descrizione

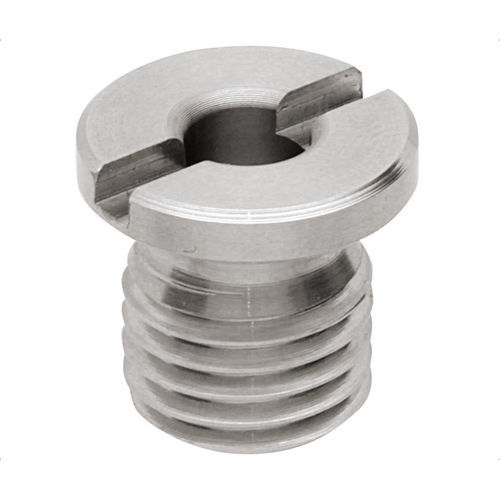

Il ricettacolo magnetico è progettato per ricevere il perno di bloccaggio magnetico QCMA0612-M e fornire tenuta leggera in applicazioni di attrezzaggi a cambio rapido. Inserendo il perno, il magnete in neodimio presente nel ricettacolo lo trattiene garantendo un posizionamento ripetibile. Il ricettacolo può essere installato in foro cieco o fissato alla base con il dado di bloccaggio inox (venduto separatamente). Materiale del corpo e magnete sono adatti a cicli frequenti di inserimento/estrazione e a posizionamenti precisi.

Parte selezionata

• Numero parte: QCMA0612A
• Nome prodotto: Ricettacolo di bloccaggio magnetico

Dettagli della parte

• Filetto mm: M12 x 1,5 (passo fine)
• Diametro interno mm: 6
• Diametro flangia mm: 16
• Lunghezza totale mm: 15
• Lunghezza flangia mm: 3
• Lunghezza fessura mm: 2
• Larghezza fessura mm: 2,5
• Forza di serraggio (lbs): 1,6
• Usare con perno di serraggio: QCMA0612-M4

Tipologie / Note

• Corpo in acciaio inox (303)
• Il ricettacolo contiene un magnete in neodimio
• Progettato per tenuta leggera in attrezzaggi a cambio rapido
• Adatto per installazione in foro cieco o fissaggio con dado di bloccaggio inox (dado venduto separatamente)
• Compatibile con perni di posizionamento per un posizionamento accurato

Specifiche

• Materiale: acciaio inox 303
• Magnete: neodimio
• Filetto: M12 x 1,5 (fino)
• Diametro interno: 6 mm
• Diametro flangia: 16 mm
• Lunghezza totale: 15 mm
• Lunghezza flangia: 3 mm
• Lunghezza fessura: 2 mm
• Larghezza fessura: 2,5 mm
• Forza di serraggio: 1,6 lbs
• Perno compatibile: QCMA0612-M4
• Montaggio: usare con dado di bloccaggio inox o per installazione in foro cieco (dado venduto separatamente)
