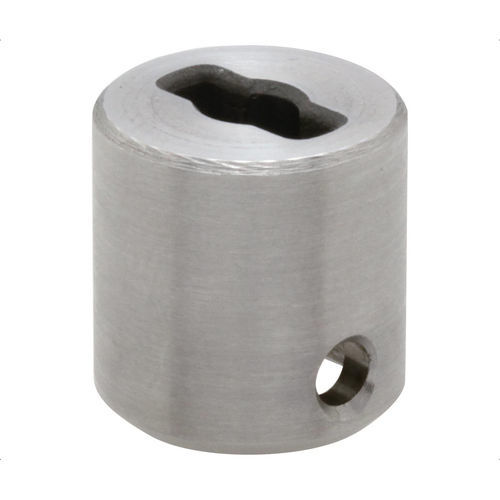

Fissaggio 1/4 di giro push-fit QCSJ-S

stretch-fit

Descrizione
Ricettacoli a quarto di giro per montaggio su albero, progettati per l'uso con i dispositivi di fissaggio su albero della serie QCSJ. Disponibili nelle versioni per montaggio su piastra e su albero. Lavorati in acciaio 4140 e con finitura in nichel chimico per protezione dalla corrosione e tolleranze costanti. Adatti a assemblaggi industriali che richiedono innesto a quarto di giro e allineamento ripetibile. Installazione tramite inserimento a pressione o morsetto sull'albero secondo le indicazioni della serie di fissaggi.

Opzioni pezzo / Tabella
ID | SKU | Numero parte | D (mm) D+.08/+.04 | D1 (mm) | D2 (mm) h9 | H (mm) | H1 (mm) | Usare con morsetto di accoppiamento albero
136795 | QCSJ0514-S | QCSJ0514-S | 5 | 3 | 14 | 14.5 | 11 | QCSJ0514A

Tipi di prodotto

• Ricettacoli: configurazioni per montaggio su piastra e su albero
• Uso: per dispositivi di fissaggio a quarto di giro montati su albero (serie QCSJ)

Caratteristiche / specifiche tecniche

• Modello: QCSJ-S
• Serie di fissaggi compatibile: fissaggi QCSJ per montaggio su albero
• Configurazioni disponibili: montaggio su piastra, montaggio su albero
• Materiale: acciaio 4140
• Finitura: nichel chimico
• Esempio di parte (dalla tabella): QCSJ0514-S — D: 5 mm; D1: 3 mm; D2: 14 mm; H: 14.5 mm; H1: 11 mm; Usare con: QCSJ0514A
