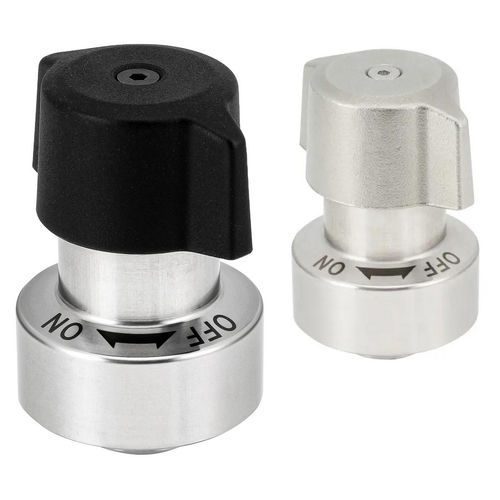

Fissaggio 1/4 di giro in plastica QCPCS series

in acciaio inossidabileper pannellicon filettatura

Descrizione
Il fermo a quarto di giro QCPCS fornisce un bloccaggio positivo per attrezzature a rapido cambio soggette a frequenti inserimenti e rimozioni. Il fermo si accoppia a un perno di serraggio corrispondente (perni serie QCPCS venduti separatamente) e si blocca con quattro sfere dopo un quarto di giro della manopola. Ruotando la manopola su OFF si rilascia il blocco per la rimozione.

Opzioni pezzi

• SKU 150618 / Pezzo QCPCS0625-20; Manopola: plastica; Campo: 3 a 20 mm; Filettatura: M2×0.40 profondità 4; D: 6; D1: 14; D2: 25; D3: 30; Dp: 21; H: 40; H1: 14,7; Forza di serraggio: 33,7 lbs; Forza di tenuta: 101 lbs; Usare con perno: QCPCS0625-M
• SKU 150619 / Pezzo QCPCS0625-20-SUS; Manopola: acciaio inox; Campo: 3 a 20 mm; Filettatura: M2×0.40 profondità 4; D: 6; D1: 14; D2: 25; D3: 30; Dp: 21; H: 40; H1: 14,7; Forza di serraggio: 33,7 lbs; Forza di tenuta: 101 lbs; Usare con perno: QCPCS0625-M
• SKU 150621 / Pezzo QCPCS0834-20; Manopola: plastica; Campo: 3 a 20 mm; Filettatura: M3×0.50 profondità 5; D: 8; D1: 18; D2: 34; D3: 40; Dp: 28; H: 48; H1: 16,0; Forza di serraggio: 56,2 lbs; Forza di tenuta: 168 lbs; Usare con perno: QCPCS0834-M
• SKU 150622 / Pezzo QCPCS0834-20-SUS; Manopola: acciaio inox; Campo: 3 a 20 mm; Filettatura: M3×0.50 profondità 5; D: 8; D1: 18; D2: 34; D3: 40; Dp: 28; H: 48; H1: 16,0; Forza di serraggio: 56,2 lbs; Forza di tenuta: 168 lbs; Usare con perno: QCPCS0834-M

Materiale informativo

• Guida alla selezione – One-Touch Fasteners (PDF)
• Video prodotto che mostra il funzionamento QCPCS (MP4)
• Specifiche (PDF)

Specifiche tecniche

• Serie / Modello: QCPCS
• Funzione: fermo a quarto di giro, mantenimento su perno, bloccaggio positivo con quattro sfere
• Materiale corpo: acciaio inossidabile 303
• Opzioni manopola: acciaio inossidabile 300 o plastica nera
• Materiale sfere: acciaio inossidabile 440C
• Materiale molla: acciaio inossidabile 304
• Viteria inclusa: tre viti a testa cilindrica per il montaggio
• Progettato per l'uso con i perni di serraggio serie QCPCS (venduti separatamente)
• Per spessori piastra < 6 mm è richiesto il distanziale QCASP (venduto separatamente)
• Funzionamento: posizionare il fermo sul perno, ruotare la manopola di 90° per bloccare; ruotare su OFF per rilasciare
• Opzioni filetto: M2×0.40 (profondità 4) e M3×0.50 (profondità 5)
• Campo (spessore piastra): 3 a 20 mm per gli SKU elencati
• Vedere Opzioni pezzi per dati dimensionali e di prestazione
