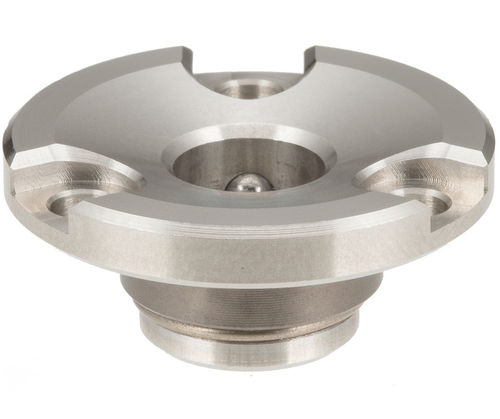

Fissaggio 1/4 di giro in acciaio inossidabile QCTHS-B

con filettatura

Panoramica
Ricettacolo per montaggio incassato progettato per l'uso con i fissaggi a quarto di giro heavy-duty della serie QCTHS e con i fissaggi retrattili corrispondenti. Il ricettacolo si fissa con tre viti a testa bassa M3 x 0,50 × 6 mm (incluse) ed è pensato per assemblaggi industriali che richiedono il bloccaggio con quarto di giro.

Materiali

• Corpo: acciaio inossidabile 303 con finitura nichelata senza elettrolisi
• Palle: acciaio inossidabile 440C
• Collare: acciaio inossidabile 440C temprato e rinvenuto
• Anello di ritegno: acciaio inossidabile 304

Tipi di prodotto

• QCTHS-B Ricettacoli — corpo in acciaio, per uso con fissaggi heavy-duty QCTHS / QCTHSA

Esempio di componente

• QCTHS0834-B (ID 136890) — Filetto: M3 x 0,50 (profondità 6 mm); Dimensioni chiave: D = 26 mm, h9 = 14 mm, D1 = 8 mm, D2 = 20 mm, P.C.D. = 11,5 mm, L = 3,5 mm, L1 = 1,5 mm. Uso con fissaggi heavy-duty: QCTHS0834-20, QCTHS0834-20S, QCTHS0825-20, QCTHS0825-20S. Uso con fissaggi retrattili heavy-duty: QCTHSA0834-20, QCTHSA0834-20S, QCTHSA0825-20, QCTHSA0825-20S. Morsetto per accoppiamento albero compatibile: QCSJS0822A.

Note
Ricettacolo progettato per l'uso con i fissaggi QCTHS / QCTHSA elencati. Viteria di montaggio (3 × M3 x 0,50 × 6 mm viti a testa bassa) inclusa.

Specifiche tecniche

• Tipo di montaggio: incassato
• Viti di montaggio incluse: 3 × M3 x 0,50 × 6 mm viti a testa bassa
• Materiale e finitura del corpo: acciaio inossidabile 303, nichelatura senza elettrolisi
• Palle: acciaio inossidabile 440C
• Collare: 440C temprato e rinvenuto
• Anello di ritegno: acciaio inossidabile 304
• Esempio di parte compatibile: QCTHS0834-B (ID 136890)
• Filetto: M3 x 0,50, profondità 6 mm
• Dimensioni chiave (es. QCTHS0834-B): D = 26 mm; h9 = 14 mm; D1 = 8 mm; D2 = 20 mm; P.C.D. = 11,5 mm; L = 3,5 mm; L1 = 1,5 mm
• Fissaggi heavy-duty compatibili: varianti della serie QCTHS elencate sopra
• Fissaggi retrattili heavy-duty compatibili: varianti della serie QCTHSA elencate sopra
• Morsetto di accoppiamento albero compatibile: QCSJS0822A
