Distanziale in acciaio inossidabile QCTHSA

Panoramica del prodotto

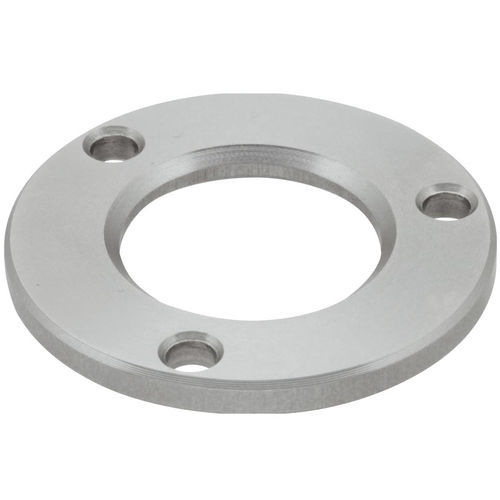

Questo distanziale è progettato per l'uso con i dispositivi di chiusura a quarto di giro ad alta portata QCTHSA. Realizzato in acciaio inossidabile 303, offre resistenza alla corrosione per applicazioni industriali. Disponibile in due diametri esterni per adattarsi alle misure comuni dei dispositivi QCTHSA.

Tipi di prodotto

• QCTHSA-SUS — distanziale in acciaio inossidabile 303 per chiusure a quarto di giro QCTHSA

Parti / opzioni di parte (tabella)

• QCTHSA25-03-SUS — D: 25 mm; D1: 14 mm (tol. +0.1/-0.0); D2: 2.3 mm; Dp (P.C.D.): 21 mm; H: 3 mm (±0.05)
• QCTHSA34-03-SUS — D: 34 mm; D1: 18 mm (tol. +0.1/-0.0); D2: 3.5 mm; Dp (P.C.D.): 28 mm; H: 3 mm (±0.05)

Media / Documenti

• Guida alla selezione - One-Touch Fasteners (PDF)
• Specifiche (QCTHSA) (PDF)

Caratteristiche tecniche

• Materiale: acciaio inossidabile 303
• Uso previsto: distanziale per chiusure a quarto di giro ad alta portata QCTHSA
• Diametri disponibili (D): 25 mm e 34 mm
• Dimensione D1 (tolleranza +0.1/-0.0): 14 mm (D=25), 18 mm (D=34)
• Dimensione D2: 2.3 mm (D=25), 3.5 mm (D=34)
• P.C.D. (Dp): 21 mm (D=25), 28 mm (D=34)
• Altezza H (±0.05 mm): 3 mm (entrambe le varianti)
• Tolleranze: D1 +0.1/-0.0; H ±0.05 mm
