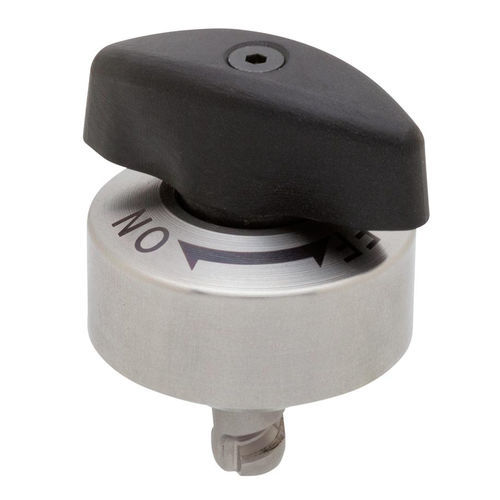

Fissaggio 1/4 di giro in acciaio inossidabile QCTHS

in plasticaper pannellia camme

Panoramica prodotto
Sistema di bloccaggio positivo a quarto di giro per applicazioni a cambio rapido con inserimenti e rimozioni frequenti. Fornisce forza di serraggio costante per evitare serraggi insufficienti o eccessivi. Progettato per il montaggio sul dispositivo; il ricevitore a camma corrispondente si monta sulla base. La molla integrata permette una gamma di spessori del dispositivo. Un quarto di giro della manopola allinea e blocca il fermo; posizioni ON/OFF indicate. Compatibile con perni di posizionamento per alta precisione.

Tipi di prodotto

• QCTHS — Fermaglio a quarto di giro, manopola in plastica, gambo in acciaio
• QCTHS-S — Fermaglio a quarto di giro, manopola in acciaio inox, gambo in acciaio

Opzioni pezzo (tabella)
Intestazione: ID | SKU | Numero parte | Materiale manopola | Intervallo spessore piastra (mm) | Filettatura | D | D1 (h9) | D2 | D3 | Dp P.C.D. | L | H | H1 | V gradi | Forza di serraggio (lbs) | Usare con il ricettacolo N. parte | PN
Riga: 136888 | QCTHS0834-20 | QCTHS0834-20 | Plastica | 6 a 20 | M3x0.50 - Prof. 6 | 8 | 18 | 34 | 40 | 28 | 16.3 | 31.5 | 16 | 120 | 90 | QCTHS0834-B | (nessuno)

Media

• Guida alla selezione - One-Touch Fasteners (PDF)
• Video prodotto (MP4)
• Specifiche (PDF)

Specifiche tecniche

• Corpo: acciaio inossidabile 303 con nichelatura chimica.
• Perni: acciaio inossidabile 440C.
• Manopola: plastica nera (QCTHS). QCTHS-S utilizza manopola in acciaio inossidabile.
• Gambo: acciaio SKS3, nichelato chimicamente e trattato termicamente.
• Molla: acciaio inossidabile 304.
• Viteria di montaggio: tre viti a testa cilindrica a brugola in acciaio inossidabile incluse (M3 x 0,5, lunghezza 6 mm).
• Funzionamento: bloccaggio positivo a quarto di giro; la molla accoglie la variazione di spessore del dispositivo; marcatura ON/OFF; compatibile con perni di localizzazione per posizionamento preciso.
• Esempio QCTHS0834-20: intervallo spessore piastra 6–20 mm; filettatura M3x0.50 (profondità 6 mm); D=8 mm; D1=18 mm; D2=34 mm; D3=40 mm; P.C.D.=28 mm; L=16.3 mm; H=31.5 mm; H1=16 mm; V=120°; forza di serraggio ≈ 90 lbs; usare con ricettacolo QCTHS0834-B.
