Fissaggio 1/4 di giro in acciaio zincato QCSJ

per pannellia camme

Panoramica prodotto
Questi ricevitore a camma sono progettati per l'uso con elementi di fissaggio a montaggio su albero a quarto di giro (one-touch). Disponibili nelle configurazioni per montaggio su piastra e su albero. Realizzati in acciaio 4140 con finitura tramite deposizione chimica per protezione superficiale. Adatti ad assemblaggi industriali che richiedono innesto rapido e posizionamento ripetibile.

Tipi di prodotto
Ricevitori flangiati per montaggio su piastra compatibili con gli elementi di fissaggio della serie QCSJ a montaggio su albero. Corpo in acciaio, configurazione per montaggio su piastra su pannelli o staffe.

Parte selezionata

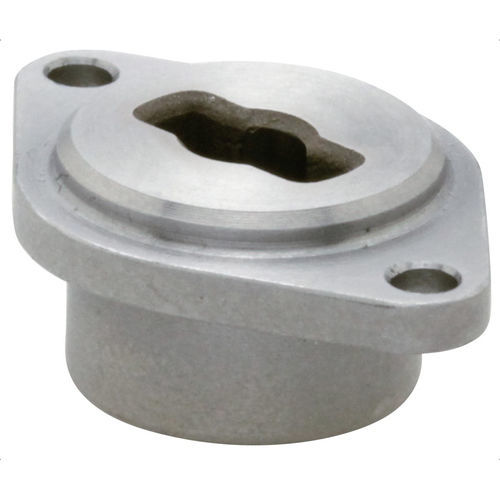

RICEVITORE A CAMMA - MONTAGGIO SU PIASTRA

Opzioni / Tabella
ID: 134103
SKU: QCSJ0514-B
Numero parte: QCSJ0514-B
D (mm): 5
D1 (mm): 14
D2 (mm): 13
L (mm): 25
L1 (mm): 21
H (mm): 8 (fino alla cima della flangia)
H1 (mm): 1,5 (altezza spalla)
H2 (mm): 2 (altezza flangia)
W (mm): 17 (larghezza complessiva)
Dimensione SHCS: M2x0.4-5L
Da usare con morsetto di accoppiamento albero: QCSJ0514A

Media inclusi (nessun link mostrato)
Guida alla selezione - Fissaggi One-Touch (PDF)
Specifiche fissaggi e ricevitori QCSJ (PDF)
Video prodotto (mp4)

Specifiche tecniche

• Materiale: acciaio 4140
• Finitura: rivestimento per deposizione chimica
• Tipo di montaggio: montaggio su piastra (disponibile anche in montaggio su albero)
• Diametro della fessura per perno: 5 mm
• Diametro spalla (D1): 14 mm
• Diametro base (D2): 13 mm
• Lunghezza totale (L): 25 mm
• Distanza tra fori di montaggio (L1): 21 mm
• Altezza fino alla cima della flangia (H): 8 mm
• Altezza spalla (H1): 1,5 mm
• Altezza flangia (H2): 2 mm
• Larghezza complessiva (W): 17 mm
• Dimensione SHCS: M2x0.4-5L
• Morsetto di accoppiamento albero compatibile: QCSJ0514A
