Fissaggio 1/4 di giro in acciaio inossidabile QCTHSA-S

per pannellia cammea molla

Panoramica

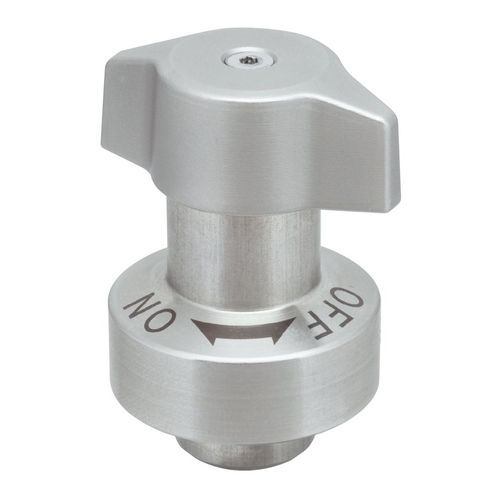

Questi fermi retrattili a 1/4 di giro forniscono un bloccaggio positivo per attrezzature a cambio rapido che richiedono frequenti inserimenti e rimozioni. Garantiscono una forza di serraggio costante ed evitano serraggi insufficienti o eccessivi da parte dell'operatore. Progettati per essere usati con il relativo ricettacolo a camme indicato di seguito, il fermo si monta sul pezzo e il ricettacolo sulla base. La molla interna compensa una gamma di spessori pezzo. Un quarto di giro della manopola allinea e blocca il fermo. I fermi sono marcati con indicatori "ON" e "OFF" che mostrano la posizione dei perni. Sono incluse tre viti a testa esagonale incassata per il montaggio (M3x0.5 - 6 mm o M2x0.4 - 5 mm). Corpo: acciaio inossidabile 303; gambo: acciaio SKS3 con finitura nichel chimico; perni: acciaio inossidabile 420J2; manopola: acciaio inossidabile 304.

Tipi di prodotto

• QCTHSA — Manopola in plastica, gambo in acciaio
• QCTHSA-S — Manopola in acciaio inossidabile, gambo in acciaio

Elenco pezzi (pezzo selezionato)
Pezzo: QCTHSA0834-20S
Spessore piastra mm: 6 a 20
Filetto mm: M3x0.50 - profondità 6 mm
Diametro gambo mm: 8
Diametro di inserimento mm: 18
Diametro corona mm: 34
Diametro manopola mm: 40
P.C.D. mm: 28
Lunghezza gambo mm: 20
Altezza ingaggiata (manopola e corona) mm: 32.3
Altezza totale manopola e corona mm: 43.9

Specifiche tecniche

• Modello / Serie: QCTHSA
• Numero pezzo selezionato: QCTHSA0834-20S
• Funzione: fermo 1/4 di giro, retrattile
• Uso previsto: attrezzature a cambio rapido con inserimenti/rimozioni frequenti
• Gamma spessore piastra: 6 a 20 mm
• Filetto: M3 x 0.50, profondità 6 mm
• Diametro gambo: 8 mm
• Diametro di inserimento: 18 mm
• Diametro corona: 34 mm
• Diametro manopola: 40 mm
• P.C.D.: 28 mm
• Lunghezza gambo: 20 mm
• Altezza ingaggiata (manopola e corona): 32.3 mm
• Altezza totale manopola e corona: 43.9 mm
• Materiali: corpo — acciaio inossidabile 303; gambo — acciaio SKS3 con finitura nichel chimico; perni — acciaio inossidabile 420J2; manopola — acciaio inossidabile 304
• Accessori di montaggio inclusi: tre viti a testa esagonale incassata (M3x0.5 - 6 mm o M2x0.4 - 5 mm)
• Caratteristiche: compensazione dello spessore tramite molla; indicatori di posizione "ON"/"OFF"; forza di serraggio costante; progettato per l'abbinamento con un ricettacolo a camme
