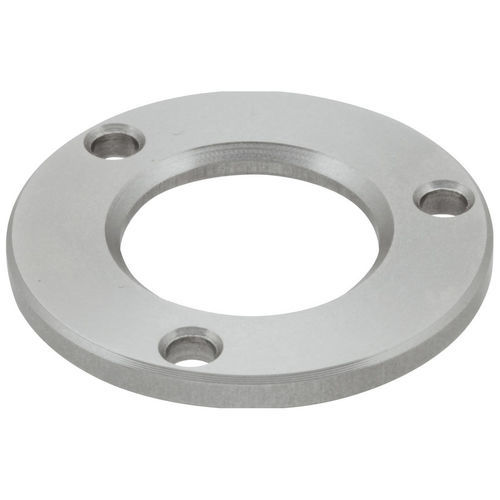

Distanziale in acciaio inossidabile QCASP series

Descrizione
Questo distanziale è progettato per l'uso con i fissaggi a scatto quarter-turn One-Touch elencati di seguito. Posiziona e supporta la testa di serraggio per garantire il corretto innesto e una distribuzione uniforme del carico. Il montaggio avviene con le viti a testa svasata fornite. Realizzato in acciaio inox 303 per resistenza alla corrosione in ambienti industriali.

Product Types

• QCASP — Spacers for One-Touch clamping fasteners

Available Parts

• ID 150286 — QCASP25-03-SUS: D=25 mm, D1=14 mm, D2=2.3 mm, Dp=21 mm, H=3 mm; compatibile con: QCTH, QCTHL, QCTHH, QCTHA, QCTHS, QCWE, QCPC, QCPCS
• ID 150287 — QCASP34-03-SUS: D=34 mm, D1=18 mm, D2=3.5 mm, Dp=28 mm, H=3 mm; compatibile con: QCTH, QCTHL, QCTHH, QCTHA, QCTHS, QCWE, QCPC, QCPCS

Media

• Selection Guide - One-Touch Fasteners (PDF)
• Specifications (PDF)

Caratteristiche / Specifiche tecniche

• Materiale: acciaio inox 303
• Montaggio: utilizzare le viti a testa svasata incluse
• Serie di morsetti compatibili: QCTH, QCTHL, QCTHH, QCTHA, QCTHS, QCWE, QCPC, QCPCS
• Parti disponibili e dimensioni chiave: QCASP25-03-SUS (D=25 mm, D1=14 mm, D2=2.3 mm, Dp=21 mm, H=3 mm); QCASP34-03-SUS (D=34 mm, D1=18 mm, D2=3.5 mm, Dp=28 mm, H=3 mm)
