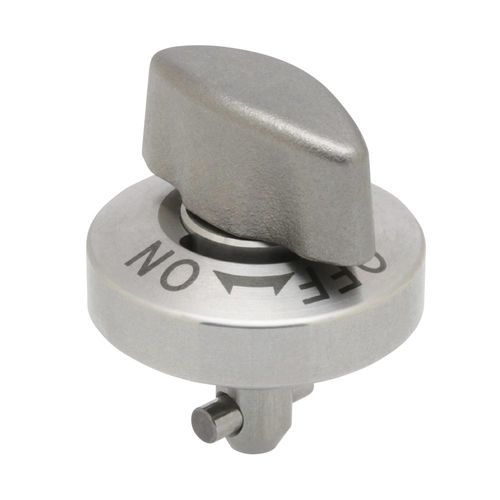

Fissaggio in acciaio inossidabile QCTH0525-10S

in acciaioa quarto di giro

Bloccaggio positivo nelle applicazioni a cambio rapido in cui l'inserimento e la rimozione di un elemento di fissaggio sono frequenti. Consentono una forza di fissaggio costante, eliminando la possibilità di un serraggio insufficiente o eccessivo da parte dell'operatore. Sono progettati per essere utilizzati con i ricettacoli a camme indicati sul tavolo. L'elemento di fissaggio è montato sul dispositivo e il ricettacolo è montato sulla base. Quando l'elemento di fissaggio viene inserito nel ricettacolo, i perni dell'elemento di fissaggio si allineano con le scanalature del ricettacolo. La molla dell'elemento di fissaggio consente di variare lo spessore del dispositivo. Ruotando la manopola di un quarto di giro, il dispositivo di fissaggio si allinea e si blocca in posizione. Gli elementi di fissaggio sono contrassegnati da indicatori "ON" e "OFF" per indicare la posizione dei perni di fissaggio. Possono essere utilizzati con i perni di posizionamento per ottenere un posizionamento estremamente preciso. Il corpo è realizzato in acciaio inox 303. I perni sono realizzati in acciaio inox 304. La manopola è in acciaio inox 304. La molla è in acciaio A877. Sono incluse tre viti a testa cilindrica per il montaggio (M3X0,5 - 6 mm o M2X0,4 - 5 mm). Le prese sono disponibili in due stili di montaggio, a piastra sottile e a incasso, e devono essere ordinate separatamente.
