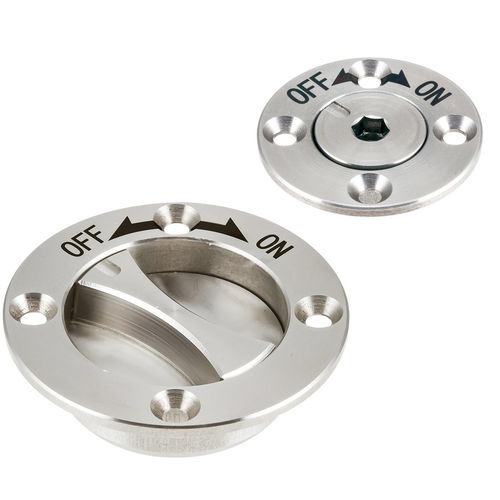

Fissaggio 1/4 di giro in acciaio inossidabile QCFC

a molla

Descrizione
Fornisce bloccaggio positivo in applicazioni a cambio rapido dove il fissaggio viene inserito e rimosso frequentemente. Garantisce una forza di serraggio costante per evitare sottoserrare o serraggio eccessivo da parte dell'operatore. Il profilo piatto con pomello e corpo incassati riduce le interferenze. Progettato per l'uso con i ricettacoli QCFC-B (venduti separatamente). Il fissaggio si monta sul pezzo e il ricettacolo si monta sulla base. All'inserimento, i perni del fissaggio si allineano alle scanalature del ricettacolo. La molla interna consente una gamma di spessori del pezzo di 6 mm o più. I fissaggi sono marcati con "ON" e "OFF" per indicare la posizione dei perni. Quattro viti a testa svasata incassata per il montaggio sono incluse (M2.5X0.45-5L). Corpo, pomello, molla e viti sono in acciaio inox.

Media

• Guida alla selezione - One-Touch Fasteners (PDF)
• Video prodotto (mp4)
• Specifiche (QCFC-B) (PDF)
• Specifiche (QCFC) (PDF)

Varianti disponibili (tabella)
Codice articolo | Intervallo spessore piastra (mm) | D (mm) | H (mm) | Forza di serraggio (Lbs) | Forza di trattenuta (Lbs) | Da usare con ricettacolo
QCFCH0628-SUS | 6 or more | 28 | 10.7 | 13.5 | 13.5 | QCFCH0628-B-SUS
QCFC0639-SUS | 6 or more | 39 | 16.5 | 6.7 | 6.7 | QCFC0639-B-SUS

Caratteristiche / specifiche tecniche

• Modello: QCFC
• Profilo piatto con pomello e corpo incassati per minimizzare le interferenze
• Materiale: corpo, pomello, molla e viti in acciaio inox
• Gamma di spessori supportati: 6 mm o più
• Montaggio: incluse quattro viti a testa svasata incassata (M2.5X0.45-5L)
• Fissaggi marcati con "ON" e "OFF" per la posizione dei perni
• Progettato per essere usato con ricettacoli QCFC-B (ricettacoli venduti separatamente)
• Diametri disponibili: 28 mm e 39 mm (a seconda della variante)
• Esempi di dimensioni e forze per variante: D 28 mm / H 10.7 mm — serraggio/trattenuta 13.5 lbs; D 39 mm / H 16.5 mm — serraggio/trattenuta 6.7 lbs
