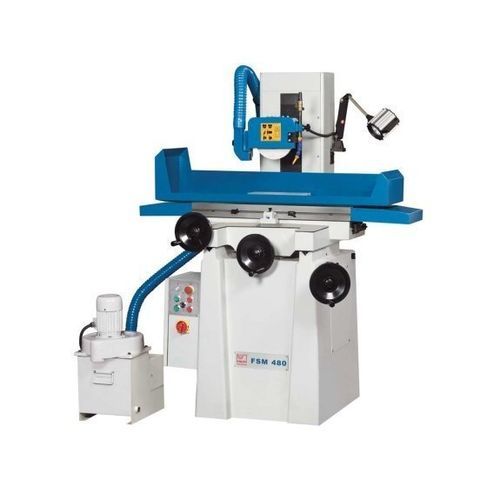

Rettificatrice piana FSM 480

per pezzo singolocon fissazione magneticaconvenzionale

Descrizione
La rettificatrice piana convenzionale FSM 480 è progettata per lavori di rettifica brevi, semplici e di precisione a costi contenuti. Indicata per officine di riparazione e formazione, la struttura con tavola incrociata garantisce stabilità geometrica. La guida della tavola è scorrevole; una piastra magnetica permanente e l'aspirazione sono fornite di serie.

Punti salienti

• Telaio in ghisa per assorbimento delle vibrazioni
• Piastra magnetica permanente 125 x 300 mm
• Dotazione di serie completa
• Morsa per rettifica regolabile in angolo

Area di lavoro (tavola)
Dimensioni tavola: 210 mm x 450 mm
Distanza asse mandrino - superficie tavola: 450 mm

Corse
Corsa asse X: 480 mm
Corsa asse Y: 230 mm
Corsa per rotazione del volantino, X: 5 mm
Corsa per rotazione del volantino, Y: 5 mm
Corsa per rotazione del volantino, Z: 1 mm

Avanzamenti / Scale
Divisione anello scala X: 0,02 mm
Divisione anello scala Y: 0,02 mm
Divisione anello scala Z: 0,005 mm

Precisioni
Rugosità ottenibile: ≤ 0,63 µm Ra
Parallelismo di rettifica: 0,005 mm / 300 mm

Potenza
Potenza motore (azionamento principale): 1,5 kW

Dimensioni e peso
Dimensione mola: 200 x 13 x 32 mm
Peso macchina: 730 kg

Dettagli di prodotto

• Mandrino ad alta capacità montato su cuscinetti a sfere angolari precaricati per basso livello di vibrazioni e lunga vita
• Motore mandrino sigillato ed equilibrato con elevata capacità di carico
• Struttura massiccia a tavola incrociata che assorbe vibrazioni
• Guide a V e piane sugli assi X e Y per precisione costante
• Movimento longitudinale della tavola su guide lineari a sfere e guide a rulli lineari
• Volantini con scale regolabili per azzeramento in qualsiasi posizione
• Lubrificazione centralizzata

Dotazione standard

• Aspirazione
• Lampada da lavoro
• Piastra magnetica permanente 125 x 300 mm
• Albero di equilibratura e stazione di equilibratura
• Morsa orientabile per rettifica
• Attrezzi di servizio e manuale d'uso
• Flangia mola, dressatore e mola

Dotazione opzionale

• Impianto di refrigerazione / dispositivo di lubrorefrigerante (modello per FSM 480 disponibile)

Specifiche tecniche

• Modello: FSM 480
• Tavola: 210 x 450 mm
• Distanza mandrino - tavola: 450 mm
• Corsa X: 480 mm
• Corsa Y: 230 mm
• Corsa Z per rotazione volantino: 1 mm (divisione Z 0,005 mm)
• Divisioni: X/Y 0,02 mm, Z 0,005 mm
• Potenza motore principale: 1,5 kW
• Mola: 200 x 13 x 32 mm
• Rugosità: ≤ 0,63 µm Ra
• Peso: 730 kg
