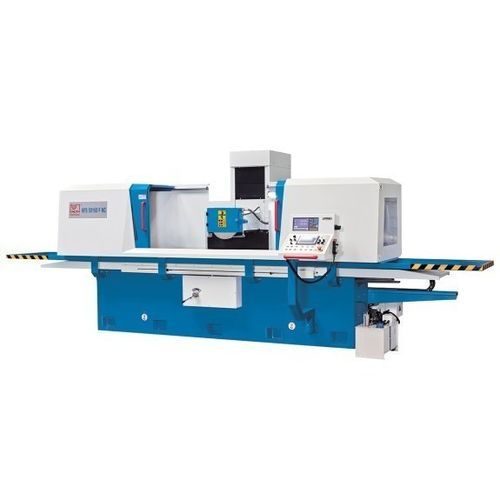

Rettificatrice piana HFS 50100 F NC

per pezzi di grandi dimensionicon fissazione magneticaa colonna mobile

Descrizione
La HFS 50100 F NC è una rettificatrice a bancale incrociato progettata per pezzi di grandi dimensioni e peso che richiedono rettifica piana di precisione o preparazione per lappatura e lucidatura. La colonna mobile garantisce una lunga guida della tavola e una distribuzione ottimale dei carichi. I modi automatico/manuale permettono produzione di campioni, riparazioni e formazione operatori.

Punti salienti

• Design a colonna mobile e bancale incrociato per massima stabilità
• Grande piastra magnetica con funzione di smagnetizzazione integrata
• PLC Siemens Smart Line con cicli di rettifica e HMI touch
• Assi Y/Z NC comandati da servomotori
• Avanzamento tavola idraulico X a variazione continua
• Volantino elettronico per posizionamenti manuali precisi Y/Z

Dettagli tecnici e funzionali

• Basamento nervato e mandrino orizzontale per elevata rigidità sotto carichi pesanti
• Ampia area di lavoro per pezzi grandi singoli o più pezzi in una sola serraggio
• Sistema di raffreddamento ad alte prestazioni e unità idraulica esterna con raffreddatore inclusi

Area di lavoro
Dimensioni tavola: 500 mm x 1.000 mm
Distanza centro mandrino - tavola: 600 mm
Carico massimo tavola: 700 kg
Altezza piastra magnetica: 110 mm
Dimensioni piastra magnetica: 500 mm x 1.000 mm
Numero piastre magnetiche: 1

Corsa
Corsa asse X: 1.000 mm
Corsa asse Y: 500 mm

Avanzamenti
Avanzamento idraulico X: 5 m/min - 25 m/min
Avanzamento Y: 50 mm/min - 500 mm/min
Profondità avanzamento Y: 0,005 mm - 0,05 mm
Avanzamento Z: 50 mm/min - 1.500 mm/min
Avanzamento automatico Z: 0 mm/min - 30 mm/min

Mola
Dimensioni mola: 350 mm x 40 mm x 127 mm
Velocità: 1.450 1/min

Potenza
Motore principale: 7,5 kW
Motore idraulico: 3 kW
Servomotore Y: 2 kW
Servomotore Z: 0,5 kW

Dimensioni e peso
Dimensioni (L x W x H): 4,5 m x 2,65 m x 2,7 m
Peso: 5.500 kg

Controllo

• Touchscreen Siemens: cicli di rettifica modificabili per lavorazioni di facce e scanalature
• Viti a ricircolo di sfere precaricate e servomotori potenti per precisione e ripetibilità
• Modalità automatica che gestisce parametri di sgrossatura/finizione e numero di corse

Mandrino

• Mandrino bilanciato dinamicamente, completamente sigillato e lubrificato a vita
• Cuscinetti di precisione precaricati per prestazioni durature

Idraulica

• Funzionamento silenzioso e basso sviluppo di calore per uso continuo
• Avanzamento tavola idraulico a variazione continua con inversioni dolci
• Unità idraulica esterna con raffreddatore olio per stabilità termica

Piastra magnetica

• Grandi piastre magnetiche di serie per bloccaggi senza deformazioni su tutta l'area
• Controllo moderno per forze di tenuta affidabili e smagnetizzazione efficace

Dotazione standard (selezione)

• Indicatore di posizione 2 assi X.Pos 3.2
• Volantino elettronico per assi Y/Z
• Flangia per mola
• Schermo di protezione postazione
• Sistema di raffreddamento
• Supporto dressatore diamantato (senza diamante)
• Stazione di equilibratura e albero
• Lampada LED
• Piastra magnetica
• Viti di regolazione e utensili
• Manuale d'uso
• PLC Siemens con touchscreen
• Lubrificazione centralizzata automatica

Dotazione opzionale (selezione)

• Sistema di raffreddamento con separatore magnetico e filtro a carta
• Separatore magnetico senza serbatoio
• Piastra magnetica a poli fini o upgrade per HFS 50100 F NC
• Dressatore mola servo

Specifiche tecniche

• Modello: HFS 50100 F NC
• Tavola: 500 x 1.000 mm
• Distanza mandrino-tavola: 600 mm
• Carico massimo tavola: 700 kg
• Corsa X/Y: 1.000 mm / 500 mm
• Avanzamenti e velocità come sopra
• Mola: 350 x 40 x 127 mm, 1.450 1/min
• Motore principale 7,5 kW; idraulica 3 kW; servomotori Y/Z 2 kW / 0,5 kW
• Dimensioni: 4,5 x 2,65 x 2,7 m; peso: 5.500 kg
