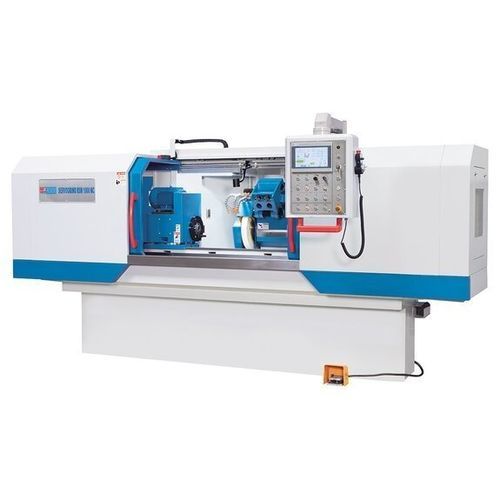

Rettificatrice cilindrica Servogrind® RSM 1500 NC

cilindrica esternacilindrica internaper pezzi da lavorare

Panoramica
La Servogrind® RSM 1500 NC è una rettificatrice cilindrica convenzionale con controllo NC, progettata per pezzi lunghi e pesanti. Al posto dei sistemi idraulici di avanzamento utilizza servomotori sugli assi per migliorare dinamica, ripetibilità e manutenzione. Dispositivo per rettifica interna disponibile e controllo NC touchscreen intuitivo.

Caratteristiche principali

• Controllo NC touchscreen con cicli preimpostati
• Cicli per rettifica cilindrica esterna e interna
• Servomotori su entrambi gli assi (avanzamento senza idraulica)
• Tavola orientabile e mandrino di lavoro orientabile
• Accessori di serie completi (lunetta, mandrino 3 griffe Ø200 mm, ravvivamola, equilibratore mola)

Bancale

• Bancale pesante e rigido progettato per pezzi lunghi e pesanti
• Piano di lavoro orientabile su guide prismatiche rettificate per eccellente smorzamento
• Distribuzione ampia dei carichi per minimizzare il momento di ribaltamento
• Contropunta robusta per serraggio tra punte affidabile

Avanzamenti e azionamenti

• Tecnologia di avanzamento servo-convenzionale per movimenti regolari e privi di vibrazioni
• Servoazionamenti ad alte prestazioni per precisione di posizionamento simile al CNC
• Fermi elettronici e impostazioni ad alta ripetibilità per limiti di corsa precisi
• Viti a ricircolo di sfere precaricate su tutti gli assi per ridurre attriti e coppie di rottura
• Minore generazione di calore per condizioni termiche stabili e ridotta usura
• Azionamenti, mandrini e sistemi di misura protetti per ridotta manutenzione

Testa portamola

• Testa su guide lineari di alto livello per massima precisione di posizionamento
• Mandrino di rettifica ampiamente sostenuto per accuratezza in sgrossatura e finitura
• Unità per rettifica interna orientabile con motore separato

Mandrino di lavoro

• Testa mandrino orientabile con velocità infinitamente variabile
• Mandrino autocentrante a 3 griffe Ø 200 mm incluso di serie con buona concentricità

Dotazione

• Area di lavoro completamente carenata con ampie porte per accesso sicuro e carico/scarico agevole
• Comandi centralizzati e HMI touchscreen che visualizza i parametri di lavorazione
• Illuminazione LED e lubrificazione centralizzata automatica
• Volantino elettronico mobile per rapide messa in macchina
• Lunetta standard per pezzi lunghi; impianto di raffreddamento potente e strumenti per ravvivatura/equilibratura inclusi

Controllo NC

• Controllo di posizionamento NC che consente di combinare sgrossatura, finitura e spark-out in un unico ciclo
• Cicli programmabili via touchscreen senza necessità di programmazione
• HMI con menu semplici per rettifica cilindrica longitudinale e trasversale e supporto grafico per l'inserimento dati

Tabelle tecniche
Area di lavoro
Altezza punte: 180 mm
Diametro rettifica: 8 mm - 320 mm
Con lunetta: 15 mm - 150 mm
Lunghezza rettifica: 1.500 mm
Diametro int. con lunetta: 35 mm - 100 mm
Diametro int. senza lunetta: 30 mm - 100 mm
Profondità int.: 125 mm
Peso pezzo tra le punte (max.): 150 kg
Range di inclinazione tavola (max.): -2° / +9°
Velocità periferica mola: 45 m/s

Corse
Corsa testa rettifica: 250 mm

Testa mandrino
Range inclinazione: 90°
Cono mandrino: 4 MT
Diametro mandrino: 200 mm
Velocità mandrino lavoro: 25 1/min - 500 1/min

Testa portamola
Velocità mandrino mola: 2.140 1/min
Inclinazione porta-mola (dx+sx): 10°
Velocità mandrino int.: 10.000 1/min

Contropunta
Cono contropunta: 4 MT
Corsa cannello: 30 mm

Potenze
Potenza mandrino rettifica: 4 kW
Potenza rettifica interna: 1,1 kW
Potenza mandrino / pompa: 1,5 / 0,13 kW

Dimensioni e peso
Dimensioni mola: 400 mm x 50 mm x 203 mm
Mola int. max.: 50 mm x 40 mm x 16 mm
Dimensioni (L x W x H): 5,1 m x 2,2 m x 1,8 m
Peso: 3.700 kg

Specifiche tecniche

• Altezza punte: 180 mm
• Diametro rettifica: 8 - 320 mm
• Lunghezza rettifica: 1.500 mm
• Diametro interno (con/senza lunetta): 35 - 100 mm / 30 - 100 mm
• Profondità interna: 125 mm
• Peso max. pezzo tra le punte: 150 kg
• Inclinazione tavola: -2° / +9°
• Velocità mola: 45 m/s
• Corsa testa: 250 mm
• Mandrino lavoro: cono 4 MT; mandrino Ø200 mm; 25 - 500 1/min
• Mandrino rettifica: 2.140 1/min; mandrino int.: 10.000 1/min
• Potenze: 4 kW / 1,1 kW / 1,5 kW / 0,13 kW
• Dimensioni: 5,1 m x 2,2 m x 1,8 m; Peso: 3.700 kg
