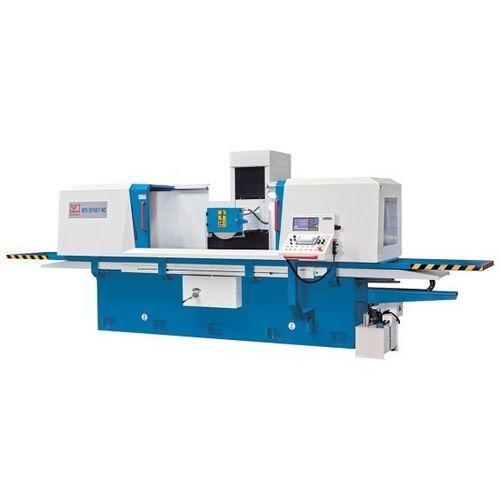

Rettificatrice piana HFS 60160 F NC

per pezzi di grandi dimensionicon fissazione magneticaNC

Descrizione
Questa serie di rettificatrici per piani lavora pezzi grandi e pesanti con le tolleranze richieste per la rettifica di precisione o per fasi preparatorie come la lappatura o la lucidatura. Il basamento in costruzione a bancale incrociato con colonna mobile garantisce una lunga guida del tavolo e una distribuzione ottimale dei carichi. La macchina è utilizzabile in modalità automatica o manuale, adatta per produzione di campioni, riparazioni e formazione.

Punti salienti

• Design a colonna mobile (bancale incrociato) per massima stabilità
• Piastra di bloccaggio magnetica con funzione di smagnetizzazione integrata
• Controllo PLC Siemens Smart Line con cicli di rettifica modificabili
• Assi Y/Z NC-controllati con azionamento a servomotore
• HMI intuitiva con touchscreen
• Volantino elettronico per assi Y/Z

Area utile di lavoro
Dimensioni tavola: 600 mm x 1600 mm
Distanza centro mandrino - tavola: 600 mm
Capacità di carico tavola (max.): 1300 kg
Altezza piastra magnetica: 110 mm
Dimensioni piastra magnetica: 600 mm x 800 mm (2 posizioni)

Corsa
Corsa asse X: 1600 mm
Corsa asse Y: 630 mm

Avanzamenti
Avanzamento idraulico asse X: 5 m/min - 25 m/min
Avanzamento asse Y: 50 mm/min - 500 mm/min
Profondità avanzamento asse Y: 0,005 mm - 0,05 mm
Avanzamento asse Z: 50 mm/min - 1500 mm/min
Avanzamento automatico asse Z: 0 mm/min - 30 mm/min

Mola
Dimensioni mola: 350 mm x 40 mm x 127 mm
Velocità: 1450 1/min

Potenza di azionamento
Motore principale: 7,5 kW
Motore idraulico: 5,5 kW
Servomotore asse Y: 2 kW
Servomotore asse Z: 0,5 kW

Dimensioni e peso
Dimensioni complessive (L x P x H): 5,5 m x 2,75 m x 2,7 m
Peso: 7000 kg

Dettagli del prodotto
Telaio e struttura

• Telaio massiccio a bancale incrociato, fortemente nervato, con colonna mobile e mandrino orizzontale per elevata rigidità sotto carichi pesanti
• Ampia area di lavoro per pezzi singoli di grande superficie o più pezzi in un unico serraggio
• Sistema di refrigerazione ad alte prestazioni incluso di serie

Controllo

• Cicli di rettifica per piani e scanalature accessibili e modificabili via touchscreen
• Viti a ricircolo di sfere precaricate e servomotori potenti su Y e X per precisione e ripetibilità
• Volantino elettronico per assi Y e Z che semplifica messa a punto e posizionamento manuale
• In modalità Auto i parametri di sgrossatura e finitura, il numero di passaggi e il ritorno a zero vengono gestiti automaticamente

Mandrino

• Mandrino di grandi dimensioni, bilanciato dinamicamente, completamente sigillato e lubrificato a vita
• Cuscinetti di precisione precaricati per prestazioni e affidabilità prolungate

Sistema idraulico

• Funzionamento silenzioso e basso accumulo di calore per uso continuativo
• Avanzamento longitudinale della tavola a variazione continua, mantiene la velocità impostata e cambi di direzione fluidi
• Gruppo idraulico esterno con raffreddatore dell’olio per stabilità termica

Piastra di bloccaggio magnetica

• Grandi piastre magnetiche fornite di serie per bloccaggi senza torsione su tutta l’area di lavoro
• Unità di controllo moderna per forze di tenuta affidabili e buona smagnetizzazione

Specifiche tecniche

• Modello: HFS 60160 F NC
• Marca: KNUTH
• Dimensioni tavola: 600 mm x 1600 mm
• Distanza centro mandrino - tavola: 600 mm
• Capacità di carico tavola (max.): 1300 kg
• Altezza piastra magnetica: 110 mm
• Piastra magnetica: 600 mm x 800 mm (2 posizioni)
• Corsa X: 1600 mm
• Corsa Y: 630 mm
• Avanzamento X idraulico: 5 - 25 m/min
• Avanzamento Y: 50 - 500 mm/min
• Profondità avanzamento Y: 0,005 - 0,05 mm
• Avanzamento Z: 50 - 1500 mm/min
• Avanzamento automatico Z: 0 - 30 mm/min
• Mola: 350 x 40 x 127 mm, 1450 1/min
• Motore principale: 7,5 kW ; idraulico: 5,5 kW
• Servomotori: Y = 2 kW ; Z = 0,5 kW
• Dimensioni macchina: 5,5 m x 2,75 m x 2,7 m
• Peso: 7000 kg
• Controllo: Siemens Smart Line PLC con touchscreen; cicli di rettifica modificabili; assi Y/Z NC
