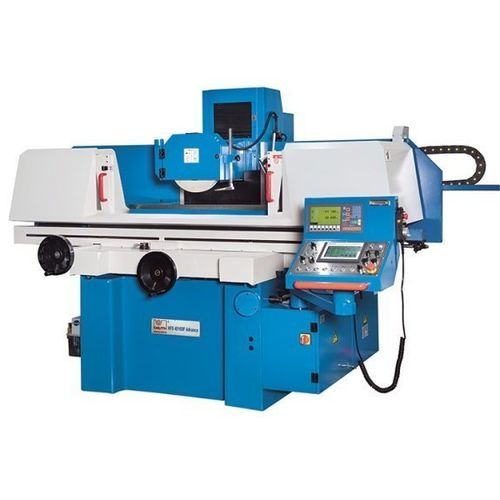

Rettificatrice piana HFS 2550 F Advance

per pezzi da lavorarecon fissazione magneticaconvenzionale

Panoramica
La serie HFS F Advance è l'ultimo sviluppo delle rettificatrici per superfici KNUTH, fornendo una soluzione chiavi in mano che unisce struttura meccanica robusta a funzioni automatizzate basate su Siemens per una rettifica efficiente in officina.

Punti salienti

• Piastra magnetica con funzione di smagnetizzazione integrata
• Asse verticale con vite a sfere precaricata e servomotore per elevata precisione
• PLC Siemens con touch screen per programmazione facile in modalità automatica
• Ricca dotazione di serie pronta per la produzione

Dettagli prodotto

• Telaio: costruzione in ghisa per rigidità torsionale, guide di precisione e alta qualità di lavorazione
• Lubrificazione e protezione: lubrificazione centralizzata automatica delle guide; area di lavoro protetta da carenatura ad accesso facilitato
• Raffreddamento e aspirazione: pompa refrigerante ad alta portata combinata con unità di aspirazione per rimuovere polveri e aerosol

Mandrino

• Mandrino sovradimensionato, equilibrato dinamicamente, completamente sigillato e lubrificato permanentemente
• Cuscinetti di precisione precaricati per prestazioni costanti in produzione prolungata

Programmazione e comando

• Vite a sfere di alta qualità e servomotore potente per posizionamento ripetibile dell'asse Y
• Volantino elettronico per montaggio e spostamento manuale del mandrino
• Modalità Auto: elaborazione automatica dei parametri di sgrossatura/finitura, numero di corse e ritorno a zero

Idraulica

• Funzionamento silenzioso con minimo riscaldamento per risultati costanti
• Movimento longitudinale della tavola comandato idraulicamente, variabile e con inversione morbida
• Gruppo idraulico esterno con raffreddamento olio per stabilità termica

Piastra magnetica

• Piastra magnetica di grandi dimensioni inclusa di serie per serraggio senza distorsioni
• Unità di controllo integrata per serraggio e smagnetizzazione rapidi

Area di lavoro (tavola tecnica)
Peso max. pezzo: 180 kg
Distanza naso mandrino - superficie tavola: 450 mm
Dimensioni tavola: 508 mm x 254 mm
Dimensioni piastra magnetica: 500 mm x 250 mm
Incremento anello scala asse Y: 0,005 mm
Incremento anello scala asse Z: 0,02 mm
Avanzamento trasversale auto. Z: 0,1 mm - 8 mm
Velocità mandrino: 2.850 1/min
Avanzamento verticale auto.: 0,005 mm - 0,05 mm

Corse (tavola tecnica)
Corsa asse X: 560 mm
Corsa asse Y: 275 mm

Avanzamenti (tavola tecnica)
Avanzamento idr. X: 5 m/min - 25 m/min
Avanzamento rapido Y: 480 mm/min
Avanzamento rapido Z: 790 mm/min

Potenza di azionamento (tavola tecnica)
Potenza motore principale: 2,2 kW

Dimensioni e peso (tavola tecnica)
Dimensioni mola: 200 mm x 20 mm x 31,75 mm
Ingombro (L x W x H): 2,3 m x 1,6 m x 1,68 m
Peso: 1.800 kg

Specifiche tecniche

• Modello: HFS 2550 F Advance
• Capacità pezzo: fino a 180 kg
• Tavola (L x P): 508 x 254 mm
• Piastra magnetica: 500 x 250 mm (smagnetizzazione integrata)
• Corsa X: 560 mm
• Corsa Y: 275 mm
• Avanzamento trasversale Z (auto): 0,1–8 mm
• Avanzamento verticale Z (auto): 0,005–0,05 mm
• Mola: 200 x 20 x 31,75 mm
• Velocità mandrino: 2.850 1/min
• Motore principale: 2,2 kW
• Avanzamenti rapidi: Y = 480 mm/min, Z = 790 mm/min
• Controllo: PLC Siemens con touch screen (modalità Auto)
• Peso macchina (circa): 1.800 kg
