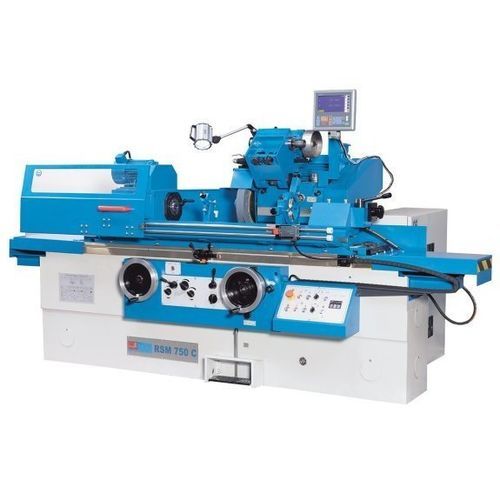

Rettificatrice cilindrica RSM 750 C

cilindrica esternacilindrica internaper pezzi da lavorare

Descrizione del prodotto
La RSM 750 C è una rettificatrice cilindrica convenzionale progettata per pezzi lunghi e pesanti. È adatta per la lavorazione di pezzi singoli e per la produzione in piccole serie e incorpora un'unità di rettifica interna integrata per maggiore flessibilità. La macchina dispone di un grande basamento massiccio, guide rettificate e azionamenti dedicati per il mandrino di lavoro, il mandrino di rettifica e il sistema idraulico, offrendo una piattaforma stabile per la rettifica esterna e interna di componenti di grandi dimensioni.

Punti salienti

• Rettifica cilindrica esterna e interna
• Cuscinetti idrostatici del mandrino per elevata precisione superficiale
• Basamento pesante per pezzi di grandi dimensioni
• Contromandrino orientabile per rettifica conica di parti corte
• Marcia rapida integrata sull’asse X con ritorno manuale
• Pacchetto completo di accessori standard

Specifiche tecniche
Area di lavoro
Altezza punte: 135 mm
Diametro di rettifica: 8 mm - 200 mm (con lunetta: 8 mm - 60 mm)
Lunghezza di rettifica: 750 mm
Diametro interno con lunetta: 35 mm - 100 mm
Diametro interno senza lunetta: 25 mm - 100 mm
Profondità di rettifica interna: 125 mm
Peso max. pezzo tra punte: 80 kg
Posizionamento mola (min.): 0,0025 mm
Diametro mandrino: 200 mm
Campo di inclinazione tavola: -2° / +6°
Velocità periferica mola: 35 m/s
Velocità mandrino lavoro (50 Hz): 25 - 380 1/min

Spostamenti
Corsa testa rettifica: 200 mm

Avanzamenti
Avanzamento tavola, variabile: 0,1 m/min - 4 m/min
Avanzamento per giro volantino (asse X): 0,5 mm
Avanzamento per divisione scala (asse X): 0,0025 mm

Mandrino lavoro
Campo di inclinazione: 0° - 45°
Cono mandrino lavoro: 4 MT

Mandrino rettifica
Velocità mandrino rettifica: 1.670 1/min
Campo di inclinazione (dx+sx): 10°
Velocità mandrino rettifica interna: 10.000 1/min

Contropunta
Cono: 4 MT
Corsa del cono: 25 mm

Potenze
Potenza mandrino / pompa idraulica: 5,5 / 0,75 kW
Potenza rettifica interna: 1,1 kW
Potenza mandrino / pompa refrigerante: 0,75 / 0,13 kW

Dimensioni e pesi
Dimensioni mola: 400 x 50 x 203 mm
Mola int. max.: 50 x 40 x 16 mm
Mola int. min.: 45 x 35 x 10 mm
Dimensioni (L x W x H): 3 m x 1,8 m x 1,65 m
Peso: 3.500 kg

Caratteristiche aggiuntive

• Basamento massiccio per pezzi lunghi e grande diametro
• Guide ampie e rettificate per precisione costante
• La tavola può essere azionata manualmente o tramite avanzamento idraulico regolabile
• Posizionamento automatico in 2 fasi con battuta regolabile
• Valvola di avanzamento robusta per controllo fine delle microavanzate
• Unità di rettifica interna di serie e testa rettificatrice orientabile per versatilità
