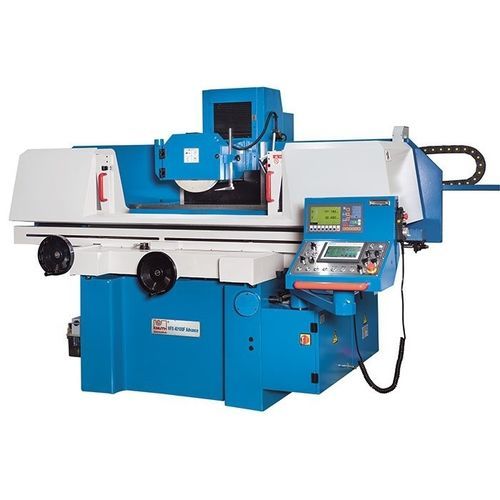

Rettificatrice piana HFS 3063 F Advance

per pezzi da lavorarecon fissazione magneticaconvenzionale

Panoramica
La HFS 3063 F Advance è una rettificatrice per superfici convenzionale progettata come soluzione pronta per la produzione. Combina un telaio in ghisa rigido, controllo PLC Siemens con touchscreen e programmazione semplice in modalità automatica, oltre a una piastra magnetica di grandi dimensioni per il bloccaggio senza deformazioni. Indirizzata a officine che richiedono più funzionalità rispetto a macchine convenzionali di base senza passare a sistemi CNC completi.

Punti di forza

• Piastra magnetica con smagnetizzazione integrata
• Asse verticale con vite a ricircolo di sfere precaricata e servomotore per alta precisione di posizionamento
• PLC Siemens con touchscreen e programmazione semplice in modalità Auto
• Dotazione di serie completa (volantino elettronico, ravvivamola, stazione di equilibratura, lampada LED)

Dettagli macchina
Telaio

• Telaio in ghisa per elevata rigidità e resistenza alla torsione
• Guide di precisione con lubrificazione centralizzata automatica
• Area di lavoro protetta da carenatura di facile accesso
• Pompa refrigerante combinata con aspirazione per controllo polveri e aerosol

Mandrino

• Mandrino sovradimensionato, bilanciato dinamicamente, completamente sigillato e lubrificato permanentemente
• Cuscinetti di precisione precaricati per prestazioni stabili e lunghi intervalli di manutenzione

Programmazione

• Vite a ricircolo di sfere di alta qualità e servomotore potente sull'asse Y per ripetibilità di posizionamento
• Volantino elettronico per messa in servizio e movimento manuale del mandrino
• Modalità Auto: esecuzione automatica dei parametri di sgrossatura/finizione, numero di passate di scintilla e ritorno a zero

Impianto idraulico

• Sistema idraulico silenzioso con minimo riscaldamento per funzionamento continuo
• Movimento tavola azionato idraulicamente, variabile in continuo con inversione morbida
• Unità idraulica esterna con raffreddatore olio per stabilità termica

Piastra magnetica

• Ampia piastra magnetica per bloccaggio senza torsioni (di serie)
• Unità di comando integrata per serraggio e smagnetizzazione rapidi

Area di lavoro
Peso max. pezzo: 270 kg
Distanza naso mandrino - superficie tavola: 580 mm
Dimensioni tavola: 635 mm x 305 mm
Dimensioni piastra magnetica: 600 mm x 300 mm
Incremento scala asse Y: 0,005 mm
Incremento scala asse Z: 0,02 mm
Avanzamento trasversale automatico Z: 0,1 mm - 8 mm
Velocità (mandrino): 1.450 1/min
Avanzamento verticale automatico: 0,005 mm - 0,05 mm

Corse
Corsa asse X: 765 mm
Corsa asse Y: 340 mm

Avanzamenti
Avanzamento idraulico asse X: 7 m/min - 23 m/min
Avanzamento rapido asse Y: 480 mm/min
Avanzamento rapido asse Z: 990 mm/min

Potenza di azionamento
Potenza motore mandrino principale: 4 kW

Dimensioni e peso
Dimensioni mola: 350 mm x 40 mm x 127 mm
Dimensioni complessive (L x W x H): 2,9 m x 2,2 m x 1,9 m
Peso: 2800 kg

Caratteristiche / specificazioni tecniche

• Modello: HFS 3063 F Advance
• Serie: HFS F Advance
• Piastra magnetica con smagnetizzazione
• PLC Siemens con touchscreen e programmazione Auto
• Asse verticale con vite a sfere e servomotore
• Tavola azionata idraulicamente con unità esterna e raffreddamento olio
• Lubrificazione centralizzata automatica
• Carenatura area di lavoro e dispositivo di aspirazione per polveri/aerosol
• Accessori inclusi: volantino elettronico, ravvivamola, stazione di equilibratura/asse, lampada LED, manuale d'uso
