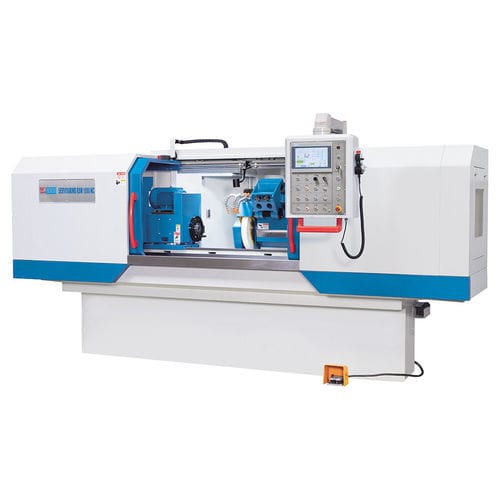

Rettificatrice cilindrica

cilindrica esternacilindrica internaper pezzi da lavorare

Panoramica
La Servogrind® RSM 600 NC è una rettificatrice cilindrica di precisione studiata per pezzi lunghi e pesanti e per produzioni in piccole serie. Servomotori su entrambi gli assi sostituiscono l’unità idraulica tradizionale, migliorando dinamica, precisione ed efficienza. Dispositivo di rettifica interna orientabile per maggiore flessibilità. Bancale massiccio, guide rettificate e potenti azionamenti assicurano rigidità e ripetibilità. Il controllo NC con touchscreen permette la selezione dei cicli senza competenze di programmazione.

Punti salienti

• Controllo NC con touchscreen e cicli dedicati
• Rettifica esterna e interna
• Assi servomotore (senza sistema idraulico)
• Tavola girevole e mandrino di lavoro orientabile
• Ricca dotazione di serie

Bancale macchina

• Bancale pesante progettato per lavorare pezzi grandi e pesanti con elevata precisione
• Tavola orientabile su guide prismatiche ampie e rettificate per eccellente smorzamento delle vibrazioni
• Distribuzione del peso ottimizzata per minimizzare il momento di ribaltamento
• Contropunta robusta per serraggio accurato tra le punte

Avanzamento

• Tecnica di avanzamento servo-convenzionale per movimenti uniformi e privi di vibrazioni
• Servoazionamenti di alta qualità per precisione e dinamicità paragonabili alle macchine CNC
• Impostazioni di avanzamento precise e ripetibili con finecorsa elettronici
• Viti a sfere precaricate su tutti gli assi per ridurre attriti e giochi
• Ridotta generazione di calore per condizioni stabili in funzionamento continuo
• Azionamenti e sistemi protetti per manutenzione ridotta

Testa portamola

• Testa su guide lineari premium per massima precisione di posizionamento
• Mandrino di rettifica ampiamente supportato per alta precisione e qualità superficiale in sgrossatura e finitura
• Dispositivo per rettifica interna orientabile azionato da motore separato

Testa mandrino di lavoro

• Testa mandrino orientabile; velocità variabile in continuo
• Autocentrante a 3 griffe Ø 200 mm incluso di serie

Dotazione e manutenzione

• Area di lavoro completamente carenata con ampie porte per accesso e carico
• Comandi centralizzati e parametri su touchscreen HMI
• Illuminazione a LED per visibilità e sicurezza
• Sistema automatico di lubrificazione centralizzata
• Volantino elettronico mobile per messa a punto
• Lunetta inclusa; impianto refrigerante, ravvivamole, bilanciatore e attrezzi forniti

Controllo NC

• Controllo di posizionamento NC che combina sgrossatura, finitura e sfondamento in un'unica operazione
• Cicli programmabili via touchscreen senza conoscenze di programmazione
• HMI con menu per rettifica longitudinale e trasversale
• Grafici dettagliati per supportare l’operatore e visualizzare lo stato di lavoro

Specifiche tecniche

• Modello: Servogrind® RSM 600 NC
• Altezza punte: 180 mm
• Diametro di rettifica: 8 mm - 320 mm
• Con lunetta fissa: 15 mm - 150 mm
• Lunghezza di rettifica: 600 mm
• Diam. int. con lunetta: 35 mm - 100 mm
• Diam. int. senza lunetta: 30 mm - 100 mm
• Profondità di rettifica interna: 125 mm
• Peso max. del pezzo tra le punte: 100 kg
• Orientabilità tavola: -2° / +9°
• Velocità periferica mola: 45 m/s
• Corsa testa portamola: 195 mm
• Orientabilità testa mandrino: 90°
• Cono mandrino: 4 MT
• Diametro mandrino: 200 mm
• Velocità mandrino lavoro: 25 1/min - 500 1/min
• Velocità mandrino rettifica: 2.140 1/min
• Angolo testa portamola (d+sx): 10°
• Velocità mandrino rettifica interna: 10.000 1/min
• Corsa contropunta: 30 mm
• Potenza mandrino rettifica: 4 kW
• Potenza rettifica interna: 1,1 kW
• Potenza mandrino / pompa: 0,75 / 0,13 kW
• Dimensioni mola: 400 mm x 50 mm x 203 mm
• Mola interna (max.): 40 mm x 25 mm x 13 mm
• Dimensioni (L x W x H): 3,03 m x 2,3 m x 2 m
• Peso: 2.800 kg
