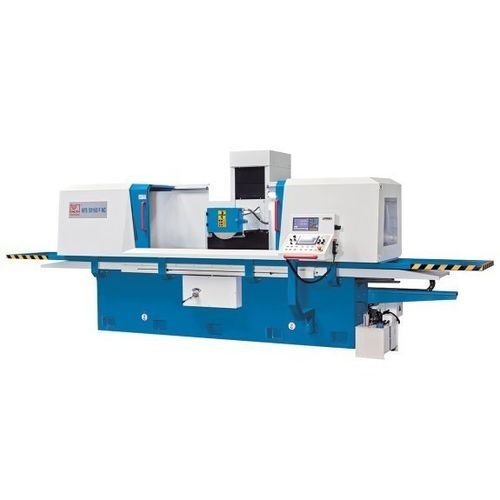

Rettificatrice piana HFS 60200 F NC

per pezzi di grandi dimensionia colonna mobileNC

Descrizione
Questa serie di rettificatrici per piani convenzionali è progettata per lavorare pezzi di grandi dimensioni e peso con le tolleranze richieste per la rettifica di precisione o come fase preparatoria per lappatura e lucidatura. La macchina dispone di un basamento a bancale incrociato con colonna mobile che garantisce una lunga guida della tavola e una distribuzione ottimale dei carichi. È possibile l'uso in modalità automatica o manuale per produzione di campioni, riparazioni e formazione.

Punti salienti

• Design a colonna mobile per massima stabilità
• Piastra di bloccaggio magnetica di ampia superficie con smagnetizzazione integrata
• Controllo PLC Siemens Smart Line con cicli di rettifica e HMI touch
• Assi Y/Z NC azionati da servomotori
• Volantino elettronico per posizionamento manuale fine su Y e Z

Dettagli del prodotto
Struttura e costruzione

• Robusto basamento a bancale incrociato, fortemente nervato, con colonna mobile per elevata rigidità sotto carichi pesanti
• Ampia area di lavoro per pezzi singoli di grandi dimensioni o più pezzi in un'unica serraggio
• Sistema di raffreddamento ad alte prestazioni incluso di serie

Controllo

• PLC Siemens Smart Line con HMI touchscreen; cicli di rettifica per superfici e gole accessibili e modificabili
• Viti a ricircolo di sfere precaricate e potenti servomotori su X e Y per precisione e ripetibilità
• Volantino elettronico per facilitare il set-up e il posizionamento manuale su Y e Z
• Modalità automatica che esegue parametri di sgrossatura/finitura, numero di passate e ritorno a zero

Mandrino di rettifica

• Mandrino sovradimensionato, bilanciato dinamicamente, completamente sigillato e lubrificato a vita
• Cuscinetti di precisione precaricati per prestazioni costanti e lunga durata

Idraulica

• Bassa rumorosità e ridotto aumento di temperatura per stabilità in esercizio continuo
• Avanzamento longitudinale della tavola idraulico a variazione continua, velocità costante con inversione morbida
• Gruppo idraulico esterno con raffreddatore d'olio per stabilità termica

Piastra di bloccaggio magnetica

• Grandi piastre magnetiche fornite di serie per bloccaggi esenti da torsione su tutta la superficie di lavoro
• Unità di controllo che assicura forze di bloccaggio costanti e smagnetizzazione di qualità

Equipaggiamento standard (selezione)

• Indicatore di posizione a 2 assi X.Pos 3.2
• Volantino elettronico per assi Y/Z
• Flangia e mola per rettifica
• Chiusura area di lavoro e lampada LED
• Sistema di raffreddamento
• Supporto per dressatore diamantato (senza diamante)
• Stazione di bilanciatura e albero di bilanciatura
• Piastra magnetica, viti di regolazione e utensili operativi
• Manuale operatore
• Lubrificazione centrale automatica

Caratteristiche / specifiche tecniche (sintesi)
Area di lavoro:
Dimensioni tavola: 600 mm x 2.200 mm
Distanza centro mandrino - tavola: 600 mm
Capacità carico tavola (max.): 1.690 kg
Altezza piastra magnetica: 110 mm
Dimensioni piastra magnetica: 600 mm x 1.000 mm (2 pos.)

Corse:
Corsa X: 2.200 mm
Corsa Y: 630 mm

Avanzamenti:
Avanzamento idraulico X: 5 m/min - 25 m/min
Avanzamento Y: 50 mm/min - 500 mm/min
Profondità per passata Y: 0,005 mm - 0,05 mm
Avanzamento Z: 50 mm/min - 1.500 mm/min
Avanzamento automatico Z: 0 mm/min - 30 mm/min

Mola:
Dimensioni mola: 350 mm x 40 mm x 127 mm
Velocità: 1.450 rpm

Potenze motori:
Motore principale: 7,5 kW
Motore idraulico: 5,5 kW
Servomotore Y: 2 kW; Servomotore Z: 0,5 kW

Dimensioni e peso:
Dimensioni (L x W x H): 6,5 m x 2,75 m x 2,7 m
Peso: 8.000 kg
