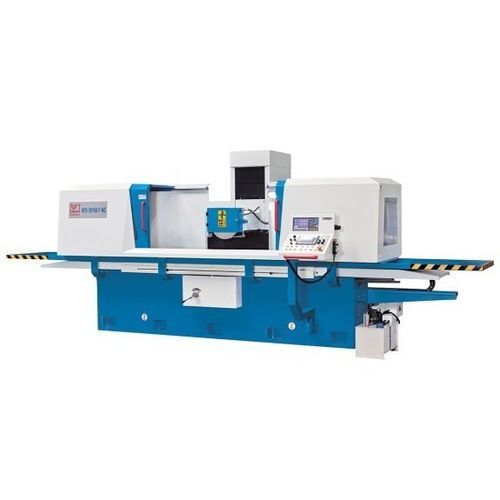

Rettificatrice piana HFS 50160 F NC

per pezzi di grandi dimensionicon fissazione magneticaa colonna mobile

Descrizione
Questa serie di rettificatrici per superfici è progettata per pezzi grandi e pesanti che richiedono rettifica piana di precisione o come fase preparatoria prima della lappatura o lucidatura. Il basamento a banco incrociato con colonna mobile garantisce un'ampia guida della tavola e una distribuzione ottimale del carico sull'area di lavoro. La macchina può funzionare in modalità automatica o manuale per produzione di campioni, riparazioni e formazione operatori.

Punti salienti

• Design a colonna mobile per massima stabilità
• Piastra di bloccaggio magnetica con funzione di smagnetizzazione integrata
• Controllo PLC Siemens Smart Line con cicli di rettifica
• Assi Y/Z NC azionati da servomotori
• HMI touch screen e volantino elettronico per Y/Z

Controllo

• Cicli di rettifica per superfici e scanalature accessibili e modificabili via touchscreen
• Viti a ricircolo di sfere precaricate e servomotori potenti su X e Y per precisione e ripetibilità
• Volantino elettronico per agevolare messa a punto e posizionamento manuale
• Modalità automatica che gestisce parametri di sgrossatura/finizione, passate di spegnimento e ritorno a zero

Mandrino

• Mandrino di grande diametro bilanciato dinamicamente, completamente sigillato con lubrificazione a vita
• Cuscinetti di precisione precaricati per prestazioni elevate e affidabilità a lungo termine

Sistema idraulico

• Bassa rumorosità e minimo riscaldamento per utilizzo continuo
• Avanzamento longitudinale della tavola idraulico a variazione continua che mantiene velocità costante e inversioni fluide
• Gruppo idraulico esterno con raffreddatore olio per stabilità termica

Piastra di bloccaggio magnetica

• Grandi piastre magnetiche fornite di serie per bloccaggi senza deformazione sull'intera area di lavoro
• Unità di controllo moderna per forze di bloccaggio affidabili e smagnetizzazione efficace

Caratteristiche tecniche

• Dimensioni tavola: 500 mm x 1.600 mm
• Distanza centro mandrino - tavola: 600 mm
• Capacità massima tavola: 900 kg
• Altezza piastra magnetica: 110 mm
• Dimensioni piastra magnetica: 500 mm x 800 mm (2 piastre)
• Corsa X: 1.600 mm
• Corsa Y: 500 mm
• Avanzamento X (idraulico): 5 - 25 m/min
• Avanzamento Y: 50 - 500 mm/min
• Profondità avanzamento Y: 0,005 - 0,05 mm
• Avanzamento Z: 50 - 1.500 mm/min
• Avanzamento automatico Z: 0 - 30 mm/min
• Dimensioni mola: 350 x 40 x 127 mm; velocità: 1.450 giri/min
• Potenza principale: 7,5 kW
• Motore idraulico: 3 kW
• Servomotori: Y = 2 kW; Z = 0,5 kW
• Dimensioni complessive (L x W x H): 6,01 m x 2,5 m x 2,7 m
• Peso: 6.000 kg
