Descrizione

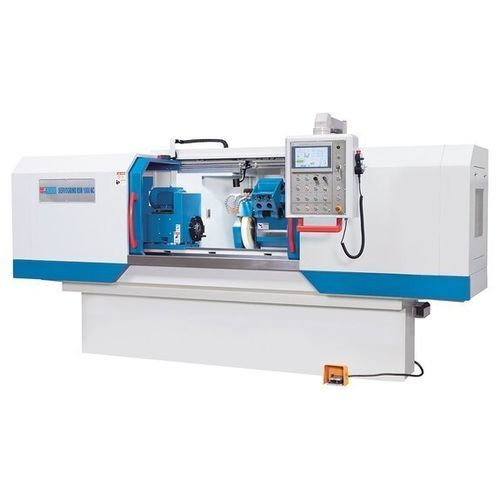

La Servogrind® RSM 1000 NC è una rettificatrice cilindrica di precisione per pezzi lunghi e pesanti. Al posto di un gruppo idraulico tradizionale utilizza servomotori su entrambi gli assi, migliorando dinamica, efficienza e precisione. Adatta alla produzione di pezzi singoli e piccole serie, è dotata di dispositivo per rettifica interna e controllo NC con touchscreen per semplificare l’uso e aumentare la produttività.

Highlights

• Controllo NC con touchscreen e cicli dedicati
• Rettifica cilindrica esterna e interna
• Servomotori su entrambi gli assi
• Tavola orientabile e mandrino di lavoro orientabile
• Ricca dotazione di serie

Bancale

• Bancale massiccio per lavorazioni di pezzi grandi e pesanti con elevata precisione
• Piano orientabile su guide prismatiche rettificate per ottimo smorzamento delle vibrazioni
• Progettazione che distribuisce il peso su ampia superficie per elevata rigidità e ridotto momento di ribaltamento
• Contropunta robusta per stabilità e precisione nel serraggio tra punte

Avanzamento

• Avanzamento servo-convenzionale in luogo dell’idraulica per movimenti uniformi e privi di vibrazioni
• Servoazionamenti di qualità per dinamica e precisione comparabili a macchine CNC moderne
• Regolazioni di avanzamento precise e ripetibili; finecorsa elettronici
• Viti a sfera precaricate su tutti gli assi per ridurre attriti e coppie di innesto
• Ridotta generazione di calore per condizioni di lavoro stabili
• Azionamenti, mandrini e sistemi di misura protetti per manutenzione minima

Testa di rettifica

• Testa su guide lineari di pregio per massima precisione di posizionamento
• Mandrino di rettifica supportato per precisione e finitura superficiale in sgrossatura e finitura
• Dispositivo di rettifica interna orientabile azionato da motore separato

Mandrino di lavoro

• Testa mandrino orientabile su un lato; velocità mandrino a variazione continua
• Autocentrante a 3 griffe Ø 200 mm fornito di serie

Dotazione

• Area di lavoro completamente carenata con ampie porte per carico/scarico
• Comandi centralizzati con monitor touchscreen che visualizza i parametri tecnici
• Illuminazione LED per visibilità e sicurezza
• Sistema di lubrificazione centralizzato automatico per semplificare la manutenzione
• Volantino elettronico mobile per rapida messa a punto
• Lunetta per pezzi lunghi inclusa di serie
• Sistema di raffreddamento potente, ravvivamola, equilibratore e attrezzi inclusi

Controllo NC

• Permette di combinare sgrossatura, finitura e ciclo di uscita in una sola operazione
• Cicli programmabili via touchscreen senza conoscenze di programmazione
• IHM con menu intuitivi per rettifica longitudinale e trasversale
• Grafici dettagliati per supportare l’immissione dati e mostrare lo stato operativo

Specifiche tecniche

• Altezza centri: 180 mm
• Diametro di rettifica: 8 – 320 mm
• Con lunetta: 15 – 150 mm
• Lunghezza rettifica: 1.000 mm
• Diametro int. con lunetta: 35 – 100 mm
• Diametro int. senza lunetta: 30 – 100 mm
• Profondità int.: 125 mm
• Peso pezzo tra punte (max): 150 kg
• Orientabilità tavola (max): -2° / +9°
• Velocità periferica mola: 45 m/s
• Corsa testa rettifica: 250 mm
• Orientabilità testa mandrino: 90°
• Cono mandrino: 4 MT
• Diametro mandrino: 200 mm
• Velocità mandrino lavoro: 25 – 500 1/min
• Velocità mandrino rettifica: 2.140 1/min
• Velocità mandrino rettifica interna: 10.000 1/min
• Corsa contropunta: 30 mm
• Potenza mandrino rettifica: 4 kW
• Potenza rettifica interna: 1,1 kW
• Mandrino / pompa: 1,5 / 0,13 kW
• Dimensioni mola: 400 x 50 x 203 mm
• Mola int. (max): 32 x 25 x 10 mm
• Dimensioni (L x W x H): 4,1 m x 2,2 m x 1,8 m
• Peso: 3.300 kg
