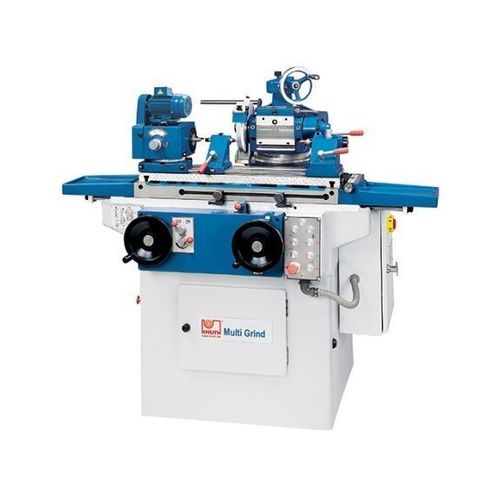

Rettificatrice cilindrica esterna Multi Grind

cilindrica internapianaper attrezzi

Panoramica
La Multi-Grind riunisce rettifica cilindrica esterna e interna, rettifica di superfici e rettifica/affilatura utensili in un’unica macchina da officina. Supporta serraggio unilaterale o tra punte, permette il montaggio di un dispositivo di rettifica interna sulla testa e consente lavori leggeri di rettifica superficiale e affilatura di frese, alesatori e utensili da tornio.

Punti salienti

• Rettifica esterna ed interna
• Rettifica in piano
• Affilatura utensili
• Avanzamento tavola idraulico con assistenza idraulica manuale
• Possibilità di montare due mole simultaneamente; ampia gamma di accessori

Area utile di lavoro
Diametro di rettifica: 200 mm
Massima lunghezza pezzo: 500 mm
Rettifica esterna ottimale: Ø 5–50 x 400 mm
Rettifica interna ottimale: Ø 10–50 x 75 mm
Area affilatura utensili: 200 mm x 500 mm
Rettifica in piano (L x W): 200 mm x 50 mm
Massimo peso pezzo: 10 kg
Angolo di rotazione tavola: +45° / -30°

Corsa
Corsa asse Z: 480 mm

Avanzamenti
Avanzamento per giro volantino X (finitura): 1 mm
Avanzamento per giro volantino X (sgrossatura): 4 mm
Divisione scala X (finitura): 0,005 mm
Divisione scala X (sgrossatura): 0,02 mm
Graduazione regolazione altezza: 0,01 mm
Velocità avanzamento longitudinale (idraulico): 0,1 m/min – 6 m/min
Manuale con assistenza idraulica: fino a 7 m/min

Testa portamandrino
Angolo di orientamento testa: ± 90°
Velocità mandrino di lavoro: 110 – 300 min-1 (3 rapporti)
Cono mandrino: 2 MT
Diametro mandrino: 100 mm

Testa portamola
Velocità mandrino portamola: 2.500 min-1
Velocità mandrino rettifica interna: 13.500 min-1
Angolo orientamento portamola: ± 90°
Spostamento verticale / trasversale: 200 mm

Contropunta
Spostamento altezza per giro volantino: 2 mm
Cono contropunta: 2 MT
Corsa cannello contropunta: 14 mm

Potenza azionamenti
Potenza totale: 2,525 kW
Motore principale: 1,1 kW

Dimensioni e peso
Dimensioni mola: 200 x 20 x 75 mm
Mola interna min / max: 10 x 10 x 3 mm / 25 x 20 x 6 mm
Dimensioni (L x W x H): 1,52 m x 1,35 m x 1,4 m
Peso netto: 1.300 kg

Dettagli prodotto
La Multi-Grind è pensata per ridurre i tempi di set-up tra operazioni in officina. Le caratteristiche principali includono il supporto a tre punti del mandrino per limitare gli effetti termici, avanzamento longitudinale idraulico con inversione automatica, possibilità di montare due mole contemporaneamente, lubrificazione centralizzata e struttura in ghisa per ridurre le vibrazioni.

• Supporto a tre punti del mandrino per stabilità termica e finitura costante
• Avanzamento longitudinale idraulico con inversione automatica e assistenza manuale idraulica
• Testa portamola con spostamenti trasversali/verticali e rotazione per regolazioni multi-angolo
• Quadro elettrico accessibile e ampia offerta di accessori (raffreddamento, aspirazione, mandrini, unità di rettifica interna)

caractéristiques / spécifications techniques

• Diametro rettifica: 200 mm
• Lunghezza pezzo max: 500 mm
• Rettifica esterna: Ø 5–50 x 400 mm
• Rettifica interna ottimale: Ø 10–50 x 75 mm
• Area affilatura utensili: 200 x 500 mm
• Peso max pezzo: 10 kg
• Corsa Z: 480 mm
• Portamola: 2.500 min-1; interno: 13.500 min-1
• Mandrino lavoro: 110 / 200 / 300 min-1
• Mola: 200 x 20 x 75 mm
• Dimensioni macchina: 1,52 x 1,35 x 1,4 m; peso: 1.300 kg
