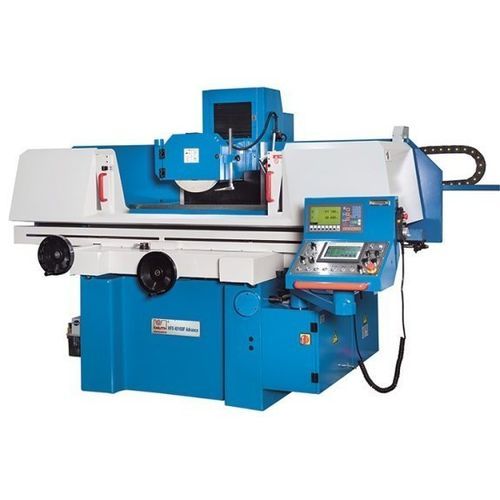

Rettificatrice piana HFS 4080 F Advance

per pezzi da lavorarecon fissazione magneticaconvenzionale

Descrizione
La serie HFS F Advance di KNUTH è una gamma di rettificatrici per superfici convenzionali che unisce un telaio in ghisa a comandi basati su Siemens per offrire funzioni automatizzate senza la complessità di un CNC completo. Progettata per officine che richiedono capacità avanzate di rettifica convenzionale.

Punti di forza

• Piastra magnetica con funzione di smagnetizzazione integrata
• Asse verticale con vite a ricircolo di sfere e servomotore per posizionamento preciso
• PLC Siemens con touchscreen e programmazione semplice in modalità automatica
• Dotazione di serie completa (piastra magnetica, lubrificazione centralizzata automatica, dispositivo di raffreddamento e aspirazione, ravvivamola, attrezzi di bilanciamento, lampada LED, manuale operativo)

Dettagli prodotto

• Telaio: Costruzione in ghisa che garantisce rigidità e resistenza alla torsione
• Lubrificazione: Sistema di lubrificazione centralizzato automatico per tutte le guide
• Area di lavoro: Carenatura di facile accesso per contenere refrigerante e residui di rettifica
• Raffreddamento e aspirazione: Pompa refrigerante potente combinata con unità di aspirazione per rimuovere polveri e aerosol
• Mandrino di rettifica: Mandrino sovradimensionato, bilanciato dinamicamente, completamente sigillato con lubrificazione permanente e cuscinetti di precisione precaricati
• Programmazione: Vite a ricircolo di sfere precaricata e servomotore sull'asse Y; volantino elettronico per messa a punto manuale; modalità automatica elabora sgrossatura/finitura, passate di scintilla e ritorno a zero
• Sistema idraulico: Movimento longitudinale della tavola azionato idraulicamente con inversione morbida; gruppo idraulico esterno con raffreddatore olio per stabilità termica
• Piastra magnetica: Ampia piastra magnetica a poli fini con comando integrato per serraggio e smagnetizzazione rapidi

Specifiche tecniche (sintesi)

• Peso max pezzo: 500 kg
• Dimensioni tavola: 813 mm x 406 mm
• Interasse naso mandrino - tavola: 580 mm
• Dimensioni piastra magnetica: 800 mm x 400 mm
• Incremento volantino asse Y: 0,005 mm
• Incremento volantino asse Z: 0,02 mm
• Avanzamento trasversale automatico Z: 0,1 mm - 8 mm
• Velocità mandrino: 1.450 1/min
• Avanzamento verticale automatico: 0,005 mm - 0,05 mm
• Corsa X: 910 mm
• Corsa Y: 450 mm
• Avanzamento idraulico X: 7 - 23 m/min
• Avanzamento rapido Y: 480 mm/min
• Avanzamento rapido Z: 990 mm/min
• Potenza motore principale: 4 kW
• Dimensioni mola: 350 x 40 x 127 mm
• Dimensioni macchina (L x W x H): 3,6 m x 2,4 m x 1,9 m
• Peso macchina: 3.400 kg

Dotazione standard

• Piastra di bloccaggio magnetica (con smagnetizzazione)
• Lubrificazione centralizzata automatica
• Carenatura area di lavoro
• Impianto di raffreddamento e aspirazione
• Ravvivamola e banco di equilibratura
• Lampada di lavoro LED
• PLC Siemens con touchscreen (modalità automatica)
• Manuale d'uso e attrezzi di servizio

Note
La macchina è fornita con dotazione base completa; sono disponibili accessori opzionali per adeguarla a specifiche esigenze produttive.
