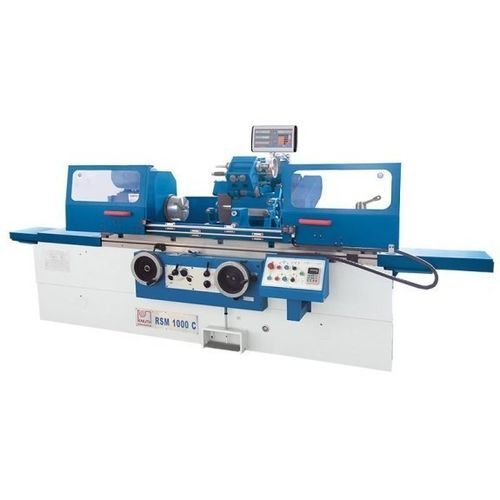

Rettificatrice cilindrica RSM 1500 C

cilindrica esternacilindrica internaper pezzi da lavorare

Panoramica del prodotto
La RSM 1500 C è una rettificatrice cilindrica convenzionale di precisione progettata per pezzi lunghi e pesanti. Adatta per la lavorazione di singoli pezzi e piccole serie, dispone di un mandrino per rettifica interna, un robusto bancale e guide rettificate per stabilità e precisione ripetibile.

Punti salienti

• Rettifica cilindrica interna ed esterna
• Mandrino di rettifica idrostatico per migliore finitura superficiale
• Telaio macchina pesante per pezzi di grandi dimensioni
• Testa mandrino orientabile per rettifica conica di pezzi corti
• Avanzamento rapido integrato sull'asse X con ritorno manuale
• Completa dotazione di accessori standard

Dati tecnici — Area di lavoro
Altezza punte: 180 mm
Diametro di rettifica: 8 mm - 320 mm
Con lunetta fissa: 60 mm
Lunghezza di rettifica: 1.500 mm
Diametro rettifica interna con lunetta: 35 mm - 100 mm
Diametro rettifica interna senza lunetta: 30 mm - 100 mm
Profondità rettifica interna: 125 mm
Peso pezzo tra le punte (max.): 150 kg
Avanzamento mola (min.): 0,0025 mm
Diametro mandrino: 200 mm
Campo di inclinazione tavola (max.): -3° / +6°
Velocità mandrino di lavoro (50 Hz): 25 - 220 1/min
Velocità periferica mola: 35 m/s

Dati tecnici — Corse
Corsa testa portamola: 250 mm

Dati tecnici — Avanzamenti
Avanzamento tavola, variabile: 0,1 m/min - 4 m/min
Avanzamento per rotazione volantino asse X: 2 mm
Avanzamento per divisione scala asse X: 0,0025 mm

Dati tecnici — Testa mandrino
Campo di orientamento testa mandrino: 0° - 45°
Cono mandrino: 4 MT

Dati tecnici — Testa portamola
Velocità mandrino portamola: 1.670 1/min
Campo di orientamento testa portamola (dx+sx): 30°
Velocità mandrino rettifica interna: 10.000 1/min

Dati tecnici — Contropunta
Cono contropunta: 4 MT
Corsa cannello contropunta: 25 mm

Dati tecnici — Potenze
Potenza motore - mandrino rettifica / pompa idraulica: 5,5 / 0,75 kW
Potenza rettifica interna: 1,1 kW
Potenza mandrino di lavoro / pompa refrigerante: 1,5 / 0,125 kW

Dati tecnici — Dimensioni e peso
Dimensioni mola: 400 mm x 50 mm x 203 mm
Mola int. (max.): 50 mm x 40 mm x 16 mm
Mola int. (min.): 45 mm x 35 mm x 10 mm
Dimensioni (L x W x H): 4,61 m x 1,81 m x 1,52 m
Peso: 4.300 kg

Dotazione standard e accessori

• Unità per rettifica interna (di serie)
• Lunette aperte e chiuse
• Mandrino 3 ganasce Ø200 mm
• Sistema di raffreddamento
• Dressatore e stazione di equilibratura con mandrino
• Flangia mola, punta centrale, protezioni anti-spruzzo, utensili e manuale operatore

Applicazioni

• Superfici cilindriche esterne: alberi, rulli, perni
• Fori interni e sedi che richiedono finitura superficiale di qualità
• Superfici coniche e pezzi corti con testa orientabile
• Produzione in piccole serie e lavorazioni di pezzi singoli in officine e reparti produttivi
