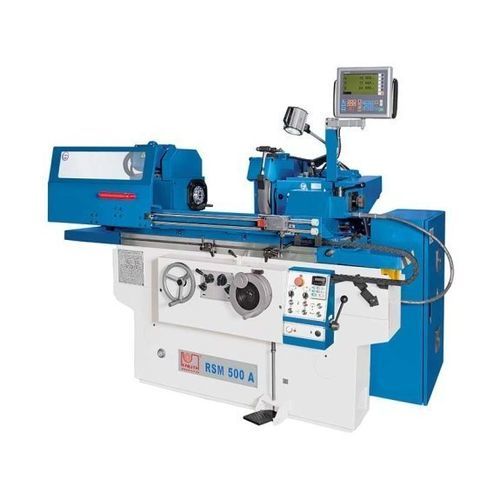

Rettificatrice cilindrica RSM 500 A

cilindrica esternacilindrica internaper pezzi da lavorare

Panoramica
La RSM 500 A è una rettificatrice cilindrica convenzionale per rettifica interna ed esterna di pezzi di media dimensione. Presenta un telaio in ghisa massiccia con lunghe guide di supporto, tavola orientabile e avanzamento longitudinale idraulico finemente regolabile. Il volantino asse X è dotato di un ampio anello graduato e di arresto zero per ingressi precisi. La testa portamandrino ruota di 180° per la rettifica interna. Viene fornito un ricco pacchetto di accessori di serie.

Punti salienti

• Rettifica cilindrica interna ed esterna
• Cuscinetti idrostatici sulla mandrino di rettifica per elevata qualità superficiale
• Testa mandrino orientabile per rettifica conica di pezzi corti
• Avanzamento rapido integrato sull'asse X con ritorno manuale
• Dotazione completa di accessori di serie

Specifiche tecniche
Area di lavoro
Altezza punte: 135 mm
Lunghezza max pezzo: 540 mm
Lunghezza di rettifica: 500 mm
Intervallo diametro rettifica: 8 mm – 200 mm
Diametro rettifica interna senza lunetta: 25 mm – 100 mm
Peso max tra punte: 50 kg
Profondità rettifica interna: 125 mm
Angolo di inclinazione tavola (max.): -3° / +9° R / L
Velocità periferica mola: 38 m/s

Avanzamenti
Avanzamento tavola, variabile: 0,1 m/min – 4 m/min
Avanzamento per divisione scala asse X: 0,005 mm

Testa portamandrino
Velocità mandrino lavoro: 25 1/min – 380 1/min
Angolo testa portamandrino: 0–45°
Cono mandrino: MT4

Testa portamola
Velocità mandrino rettifica interna: 16.000 1/min
Angolo testa portamola (dx+sx): ±30°

Contropunta
Cono contropunta: MT4

Potenza motore
Assorbimento totale: 5,625 kVA

Dimensioni e peso
Dimensioni mola: 400 mm x 50 mm x 203 mm
Mola rettifica int. (max.): 50 mm x 40 mm x 16 mm
Mola rettifica int. (min.): 45 mm x 35 mm x 10 mm
Ingombro (L x W x H): 2,5 m x 1,6 m x 1,5 m
Peso: 2.500 kg

Dettagli prodotto

• Telaio in ghisa rigido per buona smorzamento delle vibrazioni e stabilità
• Avanzamento longitudinale idraulico con micro-avanzamento regolabile continuamente
• Guide combinate a V e piane per alta precisione dei movimenti
• Testa portamola regolabile idraulicamente per facilitare set-up e cambio pezzi
• Cuscinetti segmentati regolabili e a bassa manutenzione per il mandrino di rettifica
• Velocità del mandrino di lavoro regolabile in continuo
• Tavola orientabile per rettifica conica
• Contropunta idraulica con comando a pedale

Accessori di serie

• Indicatore di posizione 2 assi (standard)
• Dispositivo per rettifica interna
• Mandrino autocentrante 3 griffe Ø200 mm
• Flangia
• Banco di equilibratura e perno
• Dispositivo di dressing
• Punte e attrezzi
• Flangia porta mola
• Impianto di raffreddamento
• Lampada area lavorazione
• Utensili di servizio e manuale d'uso
• Lunetta aperta e lunetta chiusa
