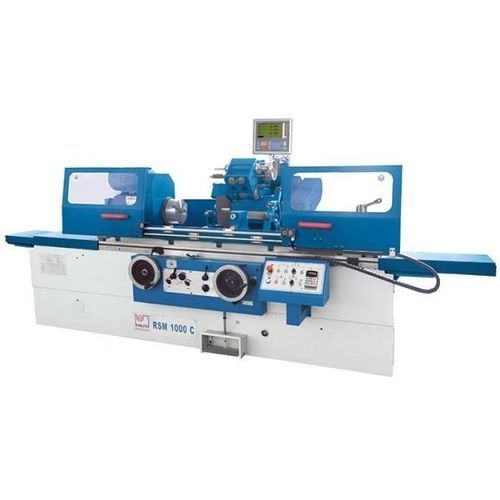

Rettificatrice cilindrica RSM 1000 C

cilindrica esternacilindrica internaper pezzi di grandi dimensioni

Panoramica
La serie RSM C include rettificatrici cilindriche di precisione progettate per pezzi lunghi e pesanti. Adatte alla lavorazione di pezzi singoli e alla produzione di piccoli lotti, le macchine dispongono di unità per rettifica interna e di un design classico con robusto bancale, guide rettificate e potenti azionamenti per il mandrino di lavoro, il mandrino di rettifica e l'unità idraulica.

Punti salienti

• Rettifica cilindrica esterna e interna
• Cuscinetti idrostatici del mandrino per elevata qualità superficiale
• Telaio macchina pesante per pezzi di grandi dimensioni
• Testa mandrino orientabile per la rettifica conica di pezzi corti
• Avanzamento rapido integrato sull'asse X con ritorno manuale
• Dotazione completa di accessori di serie

Dettagli prodotto

• Banco ampio in esecuzione pesante: capacità per pezzi fino a 2.000 mm di lunghezza (a seconda della variante) e diametri fino a 320 mm
• Guide larghe e rettificate con precisione per garantire accuratezza su tutta la lunghezza di lavoro e alta portata
• Tavola di grandi dimensioni, orientabile in due direzioni; movimento tramite volantino o avanzamento idraulico lineare automatico
• Valvola d'avanzamento robusta che consente controllo micrometrico sull'asse Z con tempo di fermo regolabile dall'operatore
• Avanzamento automatico in due stadi, limitato da finecorsa regolabile
• Mandrino di rettifica con cuscinetti idrostatici per massima precisione, qualità superficiale e durata utensile
• Motore mandrino rettifica progettato per funzionamento continuo
• Testa porta-mola robusta orientabile ±30°; testa mandrino di lavoro orientabile fino a 45°
• Dispositivo per rettifica interna incluso
• Avanzamento rapido integrato asse X con ritorno manuale

Dotazione di serie

• Indicatore posizione 3 assi X.Pos 3.2 (nuova generazione con funzioni di tornitura integrate)
• Unità per rettifica interna
• Lunetta aperta
• Lunetta chiusa
• Mandrino 3 ganasce Ø 200 mm
• Impianto di raffreddamento
• Dressatore per mola
• Banco di equilibratura
• Mandrino per equilibratura
• Flangia mola
• Punta di centraggio
• Paraschizzi anteriore e posteriore
• Azionamenti
• Utensili di servizio
• Manuale operatore
• Certificato di collaudo

Specifiche tecniche

• Marca: KNUTH
• Area di lavoro — Altezza punte: 180 mm
• Area di lavoro — Diametro di rettifica: 8 mm - 320 mm
• Area di lavoro — Con lunetta fissa: 60 mm
• Area di lavoro — Lunghezza di rettifica: 1.000 mm
• Area di lavoro — Diametro int. rettifica con lunetta: 35 mm - 100 mm
• Area di lavoro — Diametro int. rettifica senza lunetta: 30 mm - 100 mm
• Area di lavoro — Profondità di rettifica interna: 125 mm
• Area di lavoro — Peso max. pezzo tra punte: 150 kg
• Area di lavoro — Avanzamento mola (min.): 0,0025 mm
• Area di lavoro — Diametro mandrino: 200 mm
• Area di lavoro — Angolo di inclinazione tavola (max.): -3° / +7°
• Area di lavoro — Velocità periferica mola: 35 m/s
• Area di lavoro — Velocità mandrino lavoro: 50 Hz: 25-220 1/min
• Corsa — Corsa testa portamola: 250 mm
• Avanzamenti — Avanzamento tavola, variabile: 0,1 m/min - 4 m/min
• Avanzamenti — Avanzamento per rotazione volantino asse X: 2 mm
• Avanzamenti — Avanzamento per graduazione asse X: 0,0025 mm
• Testa mandrino — Intervallo orientamento testa portamandrino: 0° - 45°
• Testa mandrino — Cono mandrino lavoro: 4 MT
• Testa porta-mola — Velocità mandrino porta-mola: 1.670 1/min
• Testa porta-mola — Intervallo orientamento (dx+sx): 30°
• Testa porta-mola — Velocità mandrino rettifica interna: 10.000 1/min
• Contropunta — Cono contropunta: 4 MT
• Contropunta — Corsa tastatore contropunta: 25 mm
• Potenza — Potenza motore mandrino rettifica / pompa idraulica: 5,5 / 0,75 kW
• Potenza — Potenza rettifica interna: 1,1 kW
• Potenza — Potenza mandrino lavoro / pompa refrigerante: 1,5 / 0,125 kW
• Misure e pesi — Dimensioni mola: 400 mm x 50 mm x 203 mm
• Misure e pesi — Mola interna (max.): 50 mm x 40 mm x 16 mm
• Misure e pesi — Mola interna (min.): 45 mm x 35 mm x 10 mm
• Misure e pesi — Dimensioni (L x P x A): 3,61 m x 1,81 m x 1,52 m
• Misure e pesi — Peso macchina: 3.700 kg
