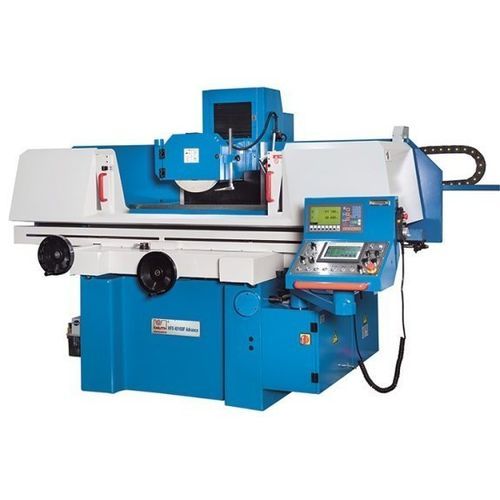

Rettificatrice piana HFS 40100 F Advance

per pezzi da lavorarecon fissazione magneticaconvenzionale

Descrizione
La serie HFS F Advance rappresenta l'ultima evoluzione delle rettificatrici per superfici di KNUTH. Fornite come soluzione chiavi in mano con ampia dotazione di serie e funzioni automatizzate basate su tecnologia Siemens, queste macchine sono adatte a operatori che desiderano più capacità rispetto a una macchina convenzionale senza passare a un sistema CNC completo.

Punti salienti

• Piastra di bloccaggio magnetica con funzione di smagnetizzazione integrata
• Asse verticale con vite a ricircolo di sfere e servomotore per posizionamento preciso
• Programmazione semplice in modalità automatica con PLC Siemens e touchscreen
• Completa dotazione di serie

Dettagli prodotto

• Telaio in ghisa che assicura rigidità, resistenza alla torsione e stabilità di lavorazione
• Lubrificazione centralizzata per tutte le guide per funzionamento affidabile
• Area di lavoro protetta da carenatura di facile accesso per carico e manutenzione
• Pompa refrigerante potente abbinata a aspirazione per rimuovere polveri e aerosol

Mandrino

• Mandrino di grande diametro, bilanciato dinamicamente, completamente sigillato e lubrificato a vita
• Rodaggi di precisione precaricati per prestazioni e durata in produzione continuativa

Programmazione

• Vite a ricircolo di sfere precaricata e servomotore sull'asse Y per elevata ripetibilità
• Volantino elettronico per messa a punto e spostamenti manuali del mandrino
• Modalità automatica: parametri di sgrossatura/finizione impostati dall'operatore, numero di passate e ritorno automatico a zero

Sistema idraulico

• Funzionamento silenzioso e basso surriscaldamento per stabilità nelle lavorazioni continue
• Spostamento longitudinale della tavola azionato idraulicamente, a variazione continua con inversione dolce
• Gruppo idraulico esterno con raffreddamento olio per stabilità termica

Piastra magnetica

• Ampia piastra magnetica inclusa di serie per fissaggio senza deformazioni
• Unità di comando integrata per serraggio e smagnetizzazione rapidi

Specifiche tecniche (estratto)
Area utile di lavoro
Peso max. del pezzo: 600 kg
Distanza naso mandrino - superficie tavola: 580 mm
Dimensioni tavola: 1.020 mm x 406 mm
Dimensioni piastra magnetica: 1.000 mm x 400 mm
Incremento volantino Y: 0,005 mm
Incremento volantino Z: 0,02 mm
Avanzamento trasversale automatico Z: 0,1 mm - 8 mm
Velocità mandrino: 1.450 1/min
Avanzamento verticale automatico: 0,005 mm - 0,05 mm

Corsa
Corsa asse X: 1.130 mm
Corsa asse Y: 450 mm

Avanzamenti
Avanzamento idraulico X: 7 m/min - 23 m/min
Avanzamento rapido Y: 480 mm/min
Avanzamento rapido Z: 990 mm/min

Potenze
Potenza motore principale: 4 kW
Potenza pompa idraulica: 2,2 kW
Potenza motore asse Y: 0,5 kW

Dimensioni e peso
Dimensioni mola: 350 mm x 40 mm x 127 mm
Dimensioni macchina (L x W x H): 4,4 m x 2,4 m x 1,9 m
Peso macchina: 3.700 kg

Dotazione di serie (selezione)

• Indicatore posizione 2 assi
• Volantino elettronico
• Mola, flangia e ravvivamola
• Lubrificazione centralizzata automatica
• Carenatura area di lavoro
• Sistema di raffreddamento e aspirazione
• Banco di equilibratura e albero di bilanciamento
• Lampada LED
• Piastra magnetica con smagnetizzatore
• PLC Siemens con touchscreen

Modello / Caratteristiche tecniche

• Modello: HFS 40100 F Advance
• Peso max. pezzo: 600 kg
• Dimensioni tavola: 1.020 x 406 mm
• Piastra magnetica: 1.000 x 400 mm
• Corsa X: 1.130 mm
• Corsa Y: 450 mm
• Velocità mandrino: 1.450 1/min
• Dimensioni mola: 350 x 40 x 127 mm
• Potenza motore principale: 4 kW
