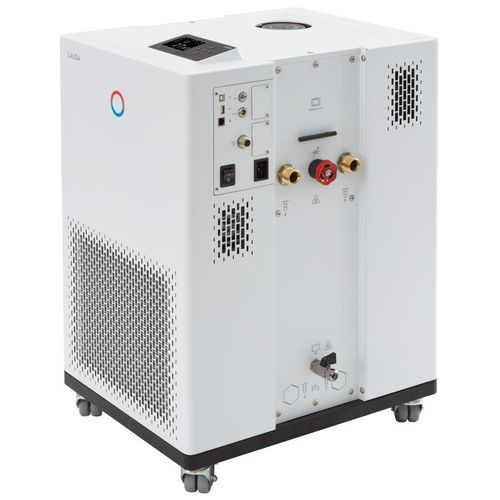

Termostato elettronico Integral IN 230 TW

regolabileprogrammabilecon relè

Panoramica
Concetto di interfacce modulari per integrare con flessibilità il termostato di processo Integral IN 230 TW nelle catene di controllo della temperatura industriali. Dotato di serie di Ethernet, USB e Pt100; ulteriori interfacce e protocolli possono essere aggiunti tramite moduli. Refrigerazione integrata per controllo dinamico di circuiti esterni.

Caratteristiche principali

• Termostato di processo con sistema di raffreddamento integrato per il controllo dinamico della temperatura nei circuiti esterni
• Gestione dei fluidi termovettori con dati delle proprietà memorizzati
• Regolatore continuo totalmente elettronico con azione PID per il controllo interno ed esterno
• Protezione per basso livello e protezione contro sovratemperatura regolabile con allarme acustico per fluidi infiammabili e non
• Porta per Pt100 esterno integrata; secondo Pt100 esterno possibile tramite modulo d'interfaccia
• Programmatore con 150 segmenti temperatura/tempo, separabili in 5 programmi — ottimizzato per rampe di temperatura
• Web server integrato per operazione basata su browser via PC, tablet o smartphone; trasferimento dati sicuro tramite autenticazione e crittografia
• Uso di refrigeranti HFC conforme al Regolamento (UE) 573/2024
• Display TFT a colori per visualizzazione simultanea valore reale e valore impostato e rappresentazione grafica del profilo di temperatura
• Inserimento semplice tramite cursore e tasti soft; tasto Tmax dedicato per protezione da sovratemperatura
• Funzione di auto-adattamento per determinazione automatica dei parametri di controllo
• Pompa di pressione estremamente potente con visualizzazione digitale della pressione
• Segnalazione guasti remota tramite contatto flottante
• Bypass regolabile per limitazione della pressione
• Sistema SmartCool per gestione digitale del raffreddamento a risparmio energetico compreso controllo accensione/spegnimento compressore
• Navigazione a testo chiaro; lingue selezionabili DE, EN, FR, ES, IT, RU
• Assistente SelfCheck per diagnostica del sistema
• Sistema PowerAdapt per uso ottimale della potenza di riscaldamento in base all'alimentazione
• Interfacce USB ed Ethernet di serie
• Opzione di aggiornamento con fino a 2 moduli di interfaccia aggiuntivi (RS232/485, Profibus, analogico, contatto o EtherCAT)
• Raffreddamento condensatore ad acqua

Campo di lavoro

• Temperatura minima di lavoro: -32 °C
• Temperatura massima di lavoro: 120 °C
• Stabilità della temperatura: 0.05 ± K

Potenza frigorifera (50 Hz)
Temperatura | Fluido di termoregolazione | Potenza frigorifera 50 Hz
100 °C | Olio termico | 2,3 kW
20 °C | Etanolo | 2,3 kW
10 °C | Etanolo | 2,3 kW
0 °C | Etanolo | 1,9 kW
-10 °C | Etanolo | 1,3 kW
-20 °C | Etanolo | 0,75 kW
-30 °C | Etanolo | 0,35 kW


Numero di articolo
L002665

Specifiche tecniche

• Intervallo temperatura di lavoro: -32 ... 120 °C
• Intervallo temperatura ambiente: 5 ... 40 °C
• Stabilità della temperatura: 0.05 ± K
• Potenza riscaldamento max.: 2,7 kW
• Assorbimento max.: 3,7 kW (16 A)
• Pressione di mandata max.: 3,5 bar
• Portata pompa max. (pressione): 40 L/min
• Filetto connessione ingresso/uscita (esterno): G 3/4"
• Dimensione tubo ingresso/uscita: 3/4"
• Volume minimo di riempimento: 3,6 L
• Volume massimo di riempimento: 8,7 L
• Filetto collegamento raffreddamento acqua (esterno): 3/4"
• Temperatura acqua di raffreddamento consigliata: 15 °C; max: 30 °C
• Portata acqua di raffreddamento: 3 L/min; Δp min.: 0,8 bar; pressione max.: 10 bar
• Dimensioni (L×P×A): 430 x 550 x 760 mm
• Peso: 85 kg
• Livello sonoro: 60 dB(A)
• Alimentazione: 230 V; 50 Hz (cavo con spina angolata CEE7/7)
