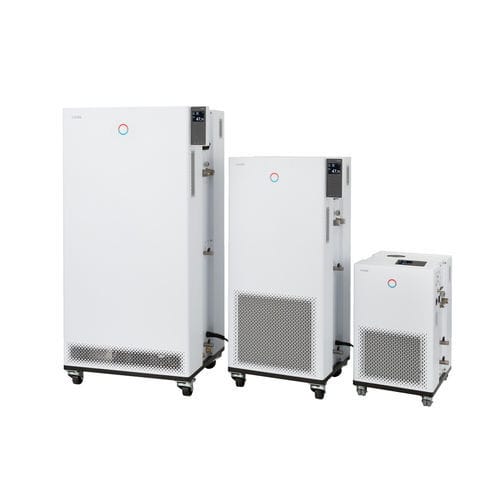

Termostato elettronico Integral IN 530 T

regolabileprogrammabilecon relè

Descrizione
Il Integral IN 530 T è un termostato di processo modulare progettato per il controllo dinamico della temperatura di circuiti esterni. Le interfacce standard includono Ethernet, USB e porta Pt100 esterna; è possibile aggiungere ulteriori interfacce e protocolli tramite moduli. L'unità integra un regolatore PID elettronico, un programmatore temperatura/tempo e un sistema di raffreddamento integrato per applicazioni industriali.

Caratteristiche principali

• Termostato di processo con sistema di raffreddamento integrato per il controllo dinamico di circuiti esterni
• Gestione dei fluidi termovettori con dati materiali memorizzati
• Regolatore continuo completamente elettronico con azione PID per regolazione interna ed esterna
• Rilevamento basso livello e protezione da sovratemperatura regolabile con allarme acustico per liquidi infiammabili e non
• Porta integrata per Pt100 esterno; secondo Pt100 esterno possibile tramite modulo
• Programmatore con 150 segmenti temperatura/tempo, divisibili in 5 programmi
• Server web integrato per operazioni via browser (PC, tablet, smartphone) con autenticazione e crittografia
• Funziona con refrigeranti HFC conformi al Regolamento (UE) 573/2024 sui gas fluorurati
• Display TFT a colori con visualizzazione simultanea dei valori reali e impostati e grafico del profilo di temperatura
• Inserimento tramite cursore e tasti softkey; tasto Tmax per sovratemperatura
• Funzione di auto-adattamento per la taratura automatica dei parametri di controllo
• Pompa ad alta pressione con visualizzazione digitale della pressione e bypass regolabile
• Segnalazione guasto remota tramite contatto pulito
• Sistema SmartCool per gestione digitale del raffreddamento con controllo accensione/spegnimento compressore
• Assistente SelfCheck per diagnosi di sistema e PowerAdapt per ottimizzare l'uso della potenza di riscaldamento
• Interfacce USB ed Ethernet di serie; espandibile fino a 2 moduli aggiuntivi (RS232/485, Profibus, analogico, contatto, EtherCAT)
• Condensatore raffreddato ad aria

Campo di lavoro

• Temperatura minima di lavoro: -32 °C
• Temperatura massima di lavoro: 120 °C
• Stabilità della temperatura: 0.05 ± K

Dati tecnici (secondo DIN 12876)

• Intervallo temperatura di lavoro: -32 ... 120 °C
• Intervallo temperatura ambiente: 5 ... 40 °C
• Stabilità della temperatura: 0.05 ± K
• Potenza riscaldamento (max.): 8 kW
• Consumo max. di potenza: 11 kW
• Assorbimento di corrente: 16 A
• Pressione di mandata max.: 3,5 bar (50 Hz), 4,6 bar (60 Hz)
• Portata pompa max. (pressione): 40 L/min (50 Hz); 65 L/min (60 Hz)
• Filetto connessione ingresso/uscita (esterno): G 3/4"
• Diameter tubo ingresso/uscita: 3/4"
• Volume di riempimento min.: 7.2 L
• Volume di riempimento max.: 20.5 L
• Dimensioni (LxPxH): 560 x 550 x 1325 mm
• Peso: 149 kg
• Livello sonoro: 66 dB(A)
• Alimentazione: 400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz
• Spina di alimentazione: Cavo con spina (IEC 60309, 5 poli, CEE, rosso, 16 A)

Potenza frigorifera (estratto)
Temperatura | Fluido di termoregolazione | Potenza frigorifera 50 Hz | Potenza frigorifera 60 Hz
100 °C | Olio termico | 5 kW | 5 kW
20 °C | Etanolo | 5 kW | 5 kW
10 °C | Etanolo | 4.5 kW | 4.5 kW
0 °C | Etanolo | 3.8 kW | 3.8 kW
-10 °C | Etanolo | 2.6 kW | 2.6 kW
-20 °C | Etanolo | 1.5 kW | 1.5 kW
-30 °C | Etanolo | 0.6 kW | 0.6 kW

Riepilogo tecnico

• Modello: Integral IN 530 T
• Campo operativo: -32 a 120 °C
• Stabilità: 0.05 ± K
• Potenza riscaldamento: 8 kW
• Portata pompa max.: 40 L/min (50 Hz) / 65 L/min (60 Hz)
• Volumi di riempimento: 7.2 L – 20.5 L
• Interfacce standard: Ethernet, USB; espandibile tramite moduli
