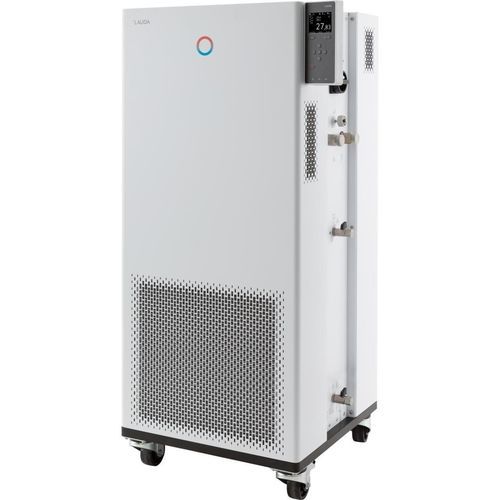

Circolatore riscaldato Integral IN 750 XT

riscaldato

Descrizione del prodotto
Comandi il termostato di processo Integral tramite il display TFT frontale o, opzionalmente, tramite un'unità di comando touch intuitiva con funzioni estese. L'unità fornisce controllo dinamico della temperatura di circuiti esterni e supporta l'uso via server web integrato.

Caratteristiche

• Termostato di processo con sistema di raffreddamento integrato per il controllo dinamico della temperatura in circuiti esterni
• Gestione dei fluidi termovettori con proprietà del fluido memorizzate
• Sensori di avviso gas certificati ATEX con allarme e spegnimento automatico e interfaccia di stato esterna per sistemi di sicurezza di livello superiore
• Funzione di auto-adattamento per la determinazione dei parametri di controllo
• Potente pompa LAUDA Variopump (pompa di pressione) con 8 livelli di portata selezionabili o controllo della pressione in uscita
• Segnalazione remota di guasto tramite contatto flottante
• Programmatore con 150 segmenti temperatura/tempo, configurabile in 5 programmi
• Server web integrato per controllo via browser in reti locali; trasferimento dati sicuro mediante autenticazione e cifratura
• Utilizzo di refrigeranti naturali
• Display TFT a colori per visualizzazione simultanea dei valori reali e impostati e profilo grafico della temperatura
• Inserimento dati tramite cursore e tasti soft; tasto Tmax aggiuntivo per protezione da sovratemperatura
• Arresto rapido tramite pulsante nero e contatti per rilascio remoto
• Sistema PowerAdapt per adattare la massima potenza di riscaldamento alla fornitura elettrica
• Interfacce USB ed Ethernet di serie; opzione di upgrade con fino a 2 moduli di interfaccia aggiuntivi (RS232/485, Profibus, analogico, contatto, EtherCAT)
• Visualizzazione digitale della pressione della pompa
• SmartCool per gestione digitale del raffreddamento a risparmio energetico con controllo compressore
• Assistente SelfCheck per diagnostica di sistema
• Regolatore continuo totalmente elettronico con azione PID per controllo interno ed esterno
• Protezione per livello basso e protezione da sovratemperatura regolabile con allarme acustico per liquidi infiammabili e non infiammabili
• Porta per Pt100 esterno integrata; secondo Pt100 esterno possibile tramite modulo di interfaccia
• Bypass integrato e regolabile; volume interno molto ridotto e grande vaso di espansione non termostatato (sistema a stratificazione di fluido freddo)
• Raffreddamento del condensatore: aria

Campo di impiego

• Temperatura di lavoro minima: -50 °C
• Temperatura di lavoro massima: 220 °C
• Stabilità della temperatura: 0.05 ± K

Potenza frigorifera (50 Hz)
200 °C | 8 | Olio termico | 7 kW
100 °C | 8 | Olio termico | 7 kW
20 °C | 8 | Etanolo | 7 kW
10 °C | 8 | Etanolo | 6,3 kW
0 °C | 8 | Etanolo | 4,8 kW
-10 °C | 8 | Etanolo | 3,6 kW
-20 °C | 4 | Etanolo | 2,6 kW
-30 °C | 4 | Etanolo | 1,7 kW
-40 °C | 4 | Etanolo | 0,85 kW
-50 °C | 2 | Etanolo | 0,4 kW

Dati tecnici (secondo DIN 12876)

• Modello: Integral IN 750 XT
• Intervallo di temperatura di lavoro: -50 ... 220 °C
• Intervallo di temperatura ambiente: 5 ... 40 °C
• Stabilità della temperatura: 0.05 ± K
• Potenza di riscaldamento max.: 8 kW
• Consumo di potenza max.: 11 kW
• Assorbimento di corrente: 16 A
• Pressione di mandata max.: 3,1 bar
• Portata pompa max. (pressione): 65 L/min
• Filetto connessione ingresso/uscita (esterno): M30 x 1,5
• Dimensione tubo ingresso/uscita: 3/4"
• Volume di riempimento min.: 4.8 L
• Volume di riempimento max.: 17.2 L
• Dimensioni (LxPxA): 560 x 550 x 1325 mm
• Peso: 176 kg
• Livello sonoro: 65 dB(A)
• Alimentazione: 400 V; 3/PE; 50 Hz
• Spina di alimentazione: Cavo di alimentazione con spina (IEC 60309, 5 poli, CEE, rosso, 16 A)
