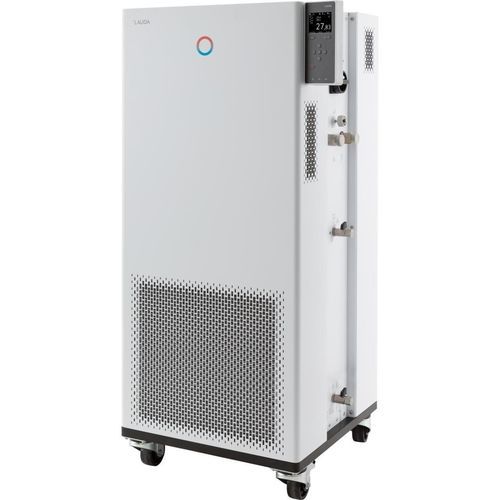

Circolatore riscaldato Integral IN 550 XTW

Descrizione
Comandi il tuo termostato di processo Integral tramite un moderno display TFT direttamente sull'unità o, opzionalmente, tramite un'unità operativa intuitiva con touch screen e funzioni estese.

Caratteristiche

• Termostato di processo con sistema di raffreddamento integrato per il controllo dinamico della temperatura nei circuiti esterni
• Gestione dei fluidi termovettori con dati dei mezzi memorizzati
• Sensori di avviso gas certificati ATEX con funzione di allarme e disinserimento e interfaccia di stato esterna per sistemi di sicurezza di livello superiore
• Funzione di auto-adattamento per determinare automaticamente i parametri di regolazione
• Pompa Vario LAUDA (pompa di pressione) con 8 livelli di portata selezionabili o controllo della pressione di mandata
• Segnalazione remota guasto tramite contatto flottante
• Web server integrato per l'uso via browser in reti locali da PC, tablet o smartphone con autenticazione e crittografia
• Volume interno molto piccolo e grande vaso di espansione non termostatato (sistema a strato di fluido freddo)
• Utilizzo di refrigeranti naturali
• Display TFT a colori per visualizzazione simultanea dei valori reali e di set e grafico del profilo di temperatura
• Inserimento tramite cursore e soft key; tasto Tmax aggiuntivo per protezione da sovratemperatura
• Funzione di arresto rapido tramite pulsante nero e contatti per rilascio remoto
• Sistema PowerAdapt per sfruttare la massima potenza consentita dall'alimentazione
• Interfacce USB ed Ethernet di serie; fino a due moduli di interfaccia aggiuntivi opzionali (RS232/485, Profibus, analogico, contatto, EtherCAT)
• Bypass integrato e regolabile
• SmartCool gestione digitale del raffreddamento per risparmio energetico, incluso controllo on/off del compressore
• Menu in chiaro in sei lingue selezionabili (DE, EN, FR, ES, IT, RU)
• SelfCheck Assistant per diagnostica di sistema
• Regolatore continuo completamente elettronico con azione PID per controllo interno ed esterno
• Protezione livello basso e protezione da sovratemperatura regolabile con allarme acustico per liquidi infiammabili e non
• Porte per Pt100 esterno integrato; secondo Pt100 esterno possibile tramite modulo interfaccia
• Programmatore con 150 segmenti temperatura/tempo separabili in 5 programmi
• Visualizzazione digitale della pressione della pompa
• Raffreddamento condensatore: acqua

Campo operativo

• Temperatura minima di lavoro: -50 °C
• Temperatura massima di lavoro: 220 °C
• Stabilità della temperatura: 0.05 ± K

Potenza di raffreddamento (50 Hz) - tabella
Temperatura | Livello pompa | Mezzo di termoregolazione | Potenza frigorifera 50 Hz
200 °C | 8 | Olio termico | 5.8 kW
100 °C | 8 | Olio termico | 5.8 kW
20 °C | 8 | Etanolo | 5.8 kW
10 °C | 8 | Etanolo | 5.8 kW
0 °C | 8 | Etanolo | 5.4 kW
-10 °C | 8 | Etanolo | 4 kW
-20 °C | 4 | Etanolo | 2.8 kW
-30 °C | 4 | Etanolo | 1.7 kW
-40 °C | 4 | Etanolo | 0.75 kW
-50 °C | 2 | Etanolo | 0.35 kW

Specifiche tecniche

• Campo di temperatura di lavoro: -50 ... 220 °C
• Campo temperatura ambiente: 5 ... 40 °C
• Stabilità della temperatura: 0.05 ± K
• Potenza riscaldamento max.: 8 kW
• Consumo di potenza max.: 10.5 kW
• Assorbimento di corrente: 16 A
• Pressione di mandata max.: 3,1 bar
• Portata max. pompa (pressione): 65 L/min
• Filetto di collegamento ingresso/uscita (esterno): M30 x 1,5
• Dimensione tubo ingresso/uscita: 3/4"
• Volume minimo di riempimento: 4.8 L
• Volume massimo di riempimento: 17.2 L
• Filetto collegamento raffreddamento acqua (esterno): 3/4"
• Temperatura acqua di raffreddamento consigliata: 15 °C
• Temperatura massima acqua di raffreddamento: 30 °C
• Portata acqua di raffreddamento: 8 L/min
• Delta pressione acqua min.: 0.8 bar
• Pressione massima acqua di raffreddamento: 10 bar
• Dimensioni (LxPxH): 560 x 550 x 1325 mm
• Peso: 181 kg
• Livello sonoro: 60 dB(A)
• Alimentazione: 400 V; 3/PE; 50 Hz
• Spina di alimentazione: Cavo di alimentazione con spina (IEC 60309, 5 poli, CEE, rosso, 16 A)
• Codice prodotto: L004070
