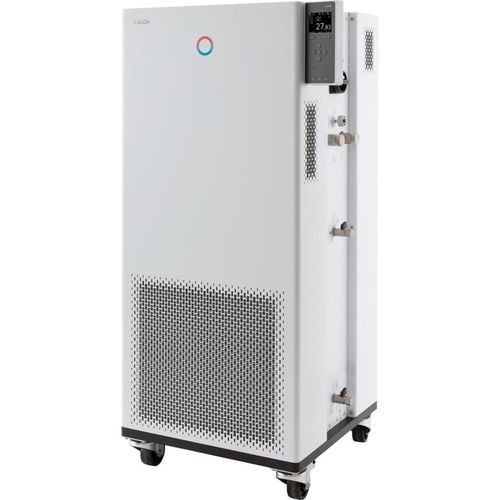

Bagno termostatico refrigerato Integral IN 950 XTW

automaticoriscaldatoa temperatura costante

Descrizione
Comandate il termostato di processo Integral IN 950 XTW tramite il display TFT a colori o, opzionalmente, tramite un'unità di controllo touch intuitiva. L'apparecchio integra un sistema di raffreddamento, controllo pompa configurabile e ampie opzioni di sicurezza e comunicazione per applicazioni industriali di controllo temperatura.

Caratteristiche principali

• Termostato di processo con sistema di refrigerazione integrato per il controllo dinamico della temperatura nei circuiti esterni
• Gestione dei fluidi termovettori con proprietà memorizzate
• Rilevatori di gas certificati ATEX con allarme e arresto automatico e interfaccia di stato esterna
• Funzione di auto-adattamento per determinare i parametri di regolazione
• LAUDA Variopump con 8 livelli di uscita selezionabili o controllo della pressione di mandata
• Segnalazione guasto remota tramite contatto flottante
• Server web integrato per comando via browser (PC, tablet, smartphone) con autenticazione e crittografia
• Volume interno molto piccolo e grande vaso di espansione non termostatato (sistema a strato di fluido freddo)
• Utilizzo di refrigeranti naturali
• Display TFT a colori per indicazione simultanea di valore reale e valore impostato e profilo grafico della temperatura
• Immissione dati semplice tramite cursore e softkey; tasto Tmax aggiuntivo per protezione da sovratemperatura
• Arresto rapido tramite pulsante nero e contatti per sgancio remoto
• Sistema PowerAdapt per utilizzare la massima potenza di riscaldamento consentita dall'alimentazione
• Interfacce USB ed Ethernet di serie; possibilità di aggiungere fino a 2 interfacce aggiuntive (RS232/485, Profibus, analogico, contatto, EtherCAT)
• Bypass regolabile integrato e SmartCool per gestione digitale del raffreddamento a risparmio energetico
• Menu in chiaro in sei lingue (DE, EN, FR, ES, IT, RU) e assistente SelfCheck per diagnostica
• Regolatore continuo completamente elettronico con azione PID per controllo interno ed esterno
• Protezione per basso livello e protezione regolabile contro la sovratemperatura con allarme acustico
• Ingresso per Pt100 esterno integrato; secondo Pt100 esterno possibile tramite modulo interfaccia
• Programmatore con 150 segmenti temperatura/tempo, separabili in 5 programmi
• Visualizzazione digitale della pressione pompa; condensatore raffreddato ad acqua

Campo di lavoro
Temperatura di lavoro min.: -50 °C
Temperatura di lavoro max.: 220 °C
Stabilità della temperatura: 0.05 ± K

Potenza di raffreddamento (50 Hz) - esempi
Temperatura | Livello pompa | Mezzo di termoregolazione | Potenza frigorifera 50 Hz
200 °C | 8 | Olio termico | 9 kW
100 °C | 8 | Olio termico | 9 kW
20 °C | 8 | Etanolo | 9 kW
10 °C | 8 | Etanolo | 7.8 kW
0 °C | 8 | Etanolo | 5.8 kW
-10 °C | 8 | Etanolo | 4.2 kW
-20 °C | 4 | Etanolo | 3 kW
-30 °C | 4 | Etanolo | 1.9 kW
-40 °C | 4 | Etanolo | 0.95 kW
-50 °C | 2 | Etanolo | 0.5 kW

Specifiche tecniche

• Intervallo temperatura di lavoro: -50 ... 220 °C
• Intervallo temperatura ambiente: 5 ... 40 °C
• Stabilità temperatura: 0.05 ± K
• Potenza riscaldamento max.: 8 kW
• Assorbimento max.: 11 kW
• Corrente: 16 A
• Pressione di mandata max.: 3.1 bar
• Portata max. pompa (pressione): 65 L/min
• Filetto ingresso/uscita (esterno): M30 x 1,5
• Diametro tubo ingresso/uscita: 3/4″
• Volume riempimento min.: 4.8 L
• Volume riempimento max.: 17.2 L
• Filetto collegamento raffreddamento acqua (esterno): 3/4″
• Temperatura consigliata acqua di raffreddamento: 15 °C
• Temperatura max acqua: 30 °C
• Portata acqua di raffreddamento: 20 L/min
• Delta di pressione acqua min.: 0.8 bar
• Pressione max acqua: 10 bar
• Dimensioni (LxPxA): 560 x 550 x 1325 mm
• Peso: 181 kg
• Livello sonoro: 60 dB(A)
• Alimentazione: 400 V; 3/PE; 50 Hz
• Spina di alimentazione: Cavo con spina (IEC 60309, 5 poli, CEE, rosso, 16 A)
