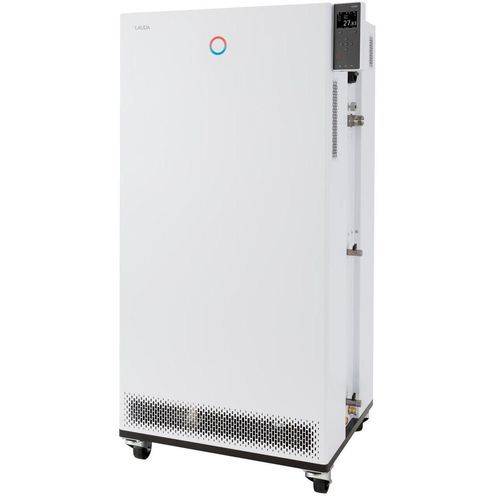

Termoregolatore con display grafico TFT Integral IN 1850 XTW

con touch screenad acquaprogrammabile

Panoramica del prodotto
Comandi il termostato di processo Integral IN 1850 XTW tramite il display TFT a colori integrato o, in opzione, tramite un'unità operativa touch intuitiva. L'apparecchio integra il raffreddamento e un avanzato sistema di pompaggio per il controllo dinamico della temperatura nei circuiti esterni.

Caratteristiche

• Termostato di processo con sistema di raffreddamento integrato per il controllo dinamico della temperatura in circuiti esterni
• Gestione dei fluidi termovettori con dati delle sostanze memorizzati
• Rilevatori gas certificati ATEX con segnalazione e blocco automatico e interfaccia di stato esterna per sistemi di sicurezza di livello superiore
• Funzione self-adapt per determinare i parametri di controllo
• Potente pompa LAUDA Variopump (pompa di pressione) con 8 livelli di uscita selezionabili o comando della pressione di mandata
• Segnalazione remota di guasto tramite contatto flottante
• Programmatore con 150 segmenti temperatura/tempo, separabili in 5 programmi, ottimizzato per rampe di temperatura
• Server web integrato per funzionamento via browser su PC, tablet o smartphone; trasferimento sicuro tramite autenticazione e crittografia
• Display TFT a colori per visualizzazione simultanea dei valori reali e di setpoint e rappresentazione grafica del profilo di temperatura
• Immissione tramite cursore e tasti soft; tasto Tmax dedicato per protezione da sovratemperatura
• Arresto rapido tramite pulsante nero e contatti per rilascio remoto
• Sistema PowerAdapt per utilizzare la massima potenza di riscaldamento permessa dall'alimentazione
• Interfacce USB ed Ethernet di serie; possibilità di aggiungere fino a 2 moduli di interfaccia aggiuntivi (RS232/485, Profibus, analogico, contatto o modulo EtherCAT)
• Visualizzazione digitale della pressione della pompa
• Raffreddamento del condensatore: acqua
• Navigazione menu in testo chiaro; sei lingue selezionabili: DE, EN, FR, ES, IT, RU
• Assistente SelfCheck per diagnostica di sistema
• Controllore continuo completamente elettronico con azione PID per controllo interno ed esterno
• Rilevamento basso livello e protezione da sovratemperatura regolabile con allarme acustico per liquidi infiammabili e non infiammabili
• Porta per Pt100 esterno integrata; secondo Pt100 esterno possibile tramite modulo di interfaccia
• Bypass integrato e regolabile
• Volume interno molto piccolo e grande vaso di espansione non termostatato (sistema a strati di fluido freddo)
• Compatibile con refrigeranti naturali

Campo di lavoro

• Temperatura minima di lavoro: -50 °C
• Temperatura massima di lavoro: 220 °C
• Stabilità della temperatura: 0.05 ± K

Potenza frigorifera (livello pompa e mezzo) — tabella
Temperatura | Livello pompa | Mezzo di termoregolazione | Potenza frigorifera 50 Hz | Potenza frigorifera 60 Hz
200 °C | 8 | Olio termico | 20 kW | 20 kW
100 °C | 8 | Olio termico | 20 kW | 20 kW
20 °C | 8 | Etanolo | 20 kW | 20 kW
10 °C | 8 | Etanolo | 17.8 kW | 20 kW
0 °C | 8 | Etanolo | 13.2 kW | 15.5 kW
-10 °C | 8 | Etanolo | 9.4 kW | 10.8 kW
-20 °C | 4 | Etanolo | 6.8 kW | 7.8 kW
-30 °C | 4 | Etanolo | 4.2 kW | 5.4 kW
-40 °C | 4 | Etanolo | 2.2 kW | 2.7 kW
-50 °C | 2 | Etanolo | 1.35 kW | 1.6 kW


Scheda tecnica
Scheda tecnica disponibile per l'Integral IN 1850 XTW (scheda prodotto specifica indicata nella pagina).

Specifiche tecniche

• Intervallo di temperatura di lavoro: -50 ... 220 °C
• Intervallo di temperatura ambiente: 5 ... 40 °C
• Stabilità della temperatura: 0.05 ± K
• Potenza riscaldamento max.: 16 kW
• Assorbimento max.: 18 kW
• Assorbimento di corrente: 25 A
• Pressione di mandata max.: 6,0 bar
• Portata max. della pompa (pressione): 120 L/min
• Filetto connessione ingresso/uscita (esterno): M38 x 1,5
• Dimensione tubo ingresso/uscita: 1"
• Volume minimo di riempimento: 8 L
• Volume massimo di riempimento: 28.6 L
• Filetto connessione raffreddamento acqua (esterno): 3/4"
• Temperatura acqua di raffreddamento raccomandata: 15 °C
• Temperatura max. acqua di raffreddamento: 30 °C
• Portata acqua di raffreddamento: 24 L/min
• Differenza di pressione acqua di raffreddamento min.: 0.8 bar
• Pressione max. acqua di raffreddamento: 10 bar
• Dimensioni (L x P x A): 760 x 650 x 1605 mm
• Peso: 291 kg
• Livello sonoro: 58 dB(A)
• Alimentazione: 400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz
• Spina di alimentazione: Cavo di alimentazione con spina (IEC 60309, 5 poli, CEE, rosso, 32 A)
