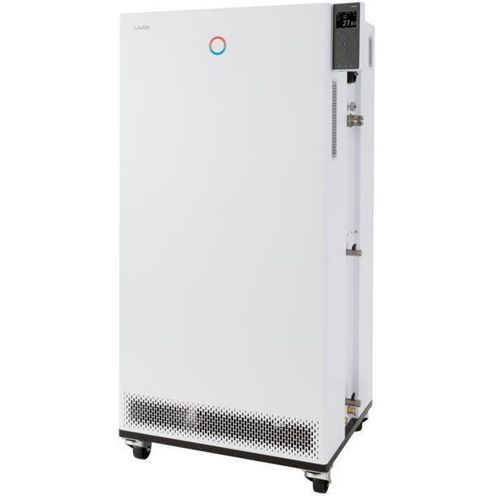

Termoregolatore con display grafico TFT Integral IN 1590 XTW

con touch screencon comando a distanzaper olio

Panoramica
Comandi il termostato di processo Integral tramite il display TFT a colori integrato o, opzionalmente, tramite un'unità di controllo touch intuitiva. Unità che combina refrigerazione integrata e pompa LAUDA Variopump per il controllo dinamico della temperatura di circuiti esterni da -90 °C a 220 °C.

Caratteristiche

• Termostato di processo con sistema di refrigerazione integrato per la tempera dinamica di circuiti esterni
• Gestione dei fluidi termovettori con proprietà memorizzate
• Regolatore continuo totalmente elettronico con azione PID per controllo interno ed esterno
• Protezione per livello basso e protezione regolabile da sovratemperatura con allarme acustico per fluidi infiammabili e non
• Ingresso per Pt100 esterno integrato; secondo Pt100 esterno possibile tramite modulo di interfaccia
• Bypass integrato e regolabile
• Volume interno molto ridotto e grande vaso di espansione non termostatato (sistema a strato di fluido freddo)
• Condensatore raffreddato ad acqua
• Display TFT a colori con visualizzazione simultanea dei valori reali e della consigna e grafico del profilo di temperatura
• Immissione semplice tramite cursore e tasti soft; tasto Tmax dedicato per sovratemperatura
• Funzione di auto-adattamento per determinare i parametri di controllo
• Pompa LAUDA Variopump (pompa di pressione) con 8 livelli selezionabili o regolazione della pressione in uscita
• Segnalazione remota di guasto tramite contatto flottante
• Programmatore con 150 segmenti temperatura/tempo, suddivisibile in 5 programmi
• Web server integrato per funzionamento via browser da PC, tablet o smartphone con autenticazione e crittografia
• Utilizzo di refrigeranti tradizionali (HFC) in conformità al Regolamento (UE) 573/2024 sugli F‑gas
• Navigazione chiara dei menu, sei lingue selezionabili: DE, EN, FR, ES, IT, RU
• SelfCheck Assistant per diagnosi di sistema
• Sistema PowerAdapt per l'uso ottimale della potenza di riscaldamento in relazione alla rete elettrica
• Interfacce USB ed Ethernet di serie; esportazione dati via USB
• Opzione per l'upgrade con fino a 2 interfacce aggiuntive (RS232/485, Profibus, analogico, contatto o modulo EtherCAT)
• Visualizzazione digitale della pressione pompa
• SmartCool per gestione energeticamente efficiente del raffreddamento con controllo acceso/spento del compressore

Campo di lavoro

• Temp. minima di esercizio: -90 °C
• Temp. massima di esercizio: 220 °C
• Stabilità della temperatura: 0.05 ± K

Capacità frigorifera (valori selezionati)
Temperatura | Livello pompa | Fluido di termoregolazione | Potenza frigorifera 50 Hz | Potenza frigorifera 60 Hz
200 °C | 8 | Olio termico | 18.5 kW | 18.5 kW
100 °C | 8 | Olio termico | 18.5 kW | 18.5 kW
20 °C | 8 | Etanolo | 18.5 kW | 18.5 kW
10 °C | 8 | Etanolo | 15 kW | 16 kW
0 °C | 8 | Etanolo | 11.5 kW | 12.2 kW
-10 °C | 8 | Etanolo | 8.7 kW | 9 kW
-20 °C | 4 | Etanolo | 8.5 kW | 9 kW
-30 °C | 4 | Etanolo | 8.5 kW | 9 kW
-40 °C | 4 | Etanolo | 7.5 kW | 8.5 kW
-50 °C | 4 | Etanolo | 6 kW | 7 kW
-60 °C | 4 | Etanolo | 4 kW | 5.2 kW
-70 °C | 4 | Etanolo | 2.2 kW | 3.4 kW
-80 °C | 4 | Etanolo | 0.9 kW | 1.5 kW
-90 °C | 2 | Etanolo | 0.35 kW | 0.5 kW

Specifiche tecniche (estratto)

• Intervallo di temperatura di esercizio: -90 ... 220 °C
• Intervallo temperatura ambiente: 5 ... 40 °C
• Stabilità della temperatura: 0.05 ± K
• Potenza riscaldamento max.: 12 kW
• Consumo massimo: 19 kW
• Assorbimento di corrente: 30 A
• Pressione di scarico max.: 3,1 bar
• Portata max. pompa (pressione): 65 L/min
• Filetto collegamento ingresso/uscita (esterno): M38 x 1,5
• Dimensione tubo ingresso/uscita: 1"
• Volume di riempimento min.: 10 L
• Volume di riempimento max.: 30.6 L
• Filetto collegamento raffreddamento acqua (esterno): 3/4"
• Temperatura acqua di raffreddamento consigliata: 15 °C
• Temperatura max acqua di raffreddamento: 30 °C
• Portata acqua di raffreddamento: 26 L/min
• Differenza di pressione minima acqua di raffreddamento: 0.8 bar
• Pressione max acqua di raffreddamento: 10 bar
• Dimensioni (L x P x H): 760 x 650 x 1605 mm
• Peso: 356 kg
• Livello sonoro: 65 dB(A)
• Alimentazione: 400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz
• Spina di alimentazione: Cavo di alimentazione con spina (IEC 60309, 5 poli, CEE, rosso, 32 A)
