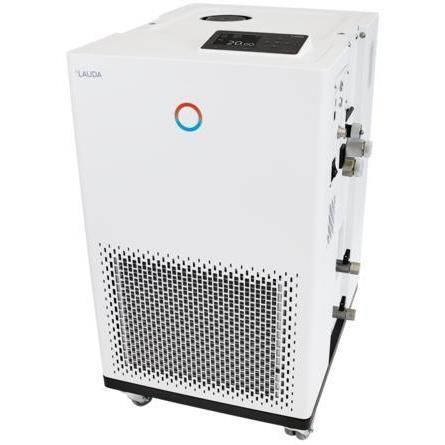

Termostato elettronico Integral IN 150 XT

programmabile230 V ACper riscaldamento e condizionamento

Descrizione del prodotto
Comandare il termostato di processo Integral tramite il display TFT a colori integrato o, opzionalmente, tramite un'unità operativa touch. L'unità consente il controllo dinamico della temperatura di circuiti esterni e offre connettività per funzionamento locale e in rete.

Caratteristiche

• Termostato di processo con sistema di raffreddamento integrato per il controllo dinamico della temperatura nei circuiti esterni
• Gestione dei fluidi termovettori con proprietà dei materiali memorizzate
• Regolatore continuo totalmente elettronico con azione PID per controllo interno ed esterno
• Protezione contro il livello basso e protezione regolabile da sovratemperatura con allarme acustico (adatto per liquidi infiammabili e non infiammabili)
• Porta integrata per Pt100 esterno; secondo Pt100 esterno possibile tramite modulo di interfaccia
• Bypass integrato e regolabile; volume interno molto ridotto e grande vaso di espansione non termostatato (sistema a strato di fluido freddo)
• Condensatore raffreddato ad aria e SmartCool per una gestione efficiente del raffreddamento
• Display TFT a colori per indicazione simultanea di valore reale e valore impostato e profilo di temperatura grafico
• Ingresso dati tramite cursore e softkey; tasto Tmax dedicato per sovratemperatura
• Funzione di auto-adattamento per determinare automaticamente i parametri di controllo
• Bomba LAUDA Variopump con 8 livelli di uscita selezionabili o controllo della pressione di mandata; visualizzazione digitale della pressione della pompa
• Segnalazione remota di guasto tramite contatto flottante
• Programmatore con fino a 150 segmenti temperatura/tempo divisi in 5 programmi
• Server web integrato per funzionamento via browser (PC, tablet, smartphone) con autenticazione e crittografia
• Interfacce USB ed Ethernet di serie; fino a 2 moduli di interfaccia opzionali (RS232/485, Profibus, analogico, contatto, EtherCAT)
• Utilizza refrigeranti tradizionali (HFC) conformi al regolamento (UE) 573/2024
• Navigazione menu in testo chiaro; lingue selezionabili: DE, EN, FR, ES, IT, RU
• Assistente SelfCheck per diagnostica; PowerAdapt per ottimizzare l'uso della potenza di riscaldamento in base all'alimentazione

Campo di lavoro

• Temperatura minima di lavoro: -45 °C
• Temperatura massima di lavoro: 220 °C
• Stabilità della temperatura: 0.05 ± K

Dati tecnici (secondo DIN 12876)

• Intervallo di temperatura di lavoro: -45 ... 220 °C
• Intervallo di temperatura ambiente: 5 ... 40 °C
• Stabilità della temperatura: 0.05 ± K
• Potenza di riscaldamento max.: 3.5 kW
• Assorbimento max.: 3.7 kW
• Assorbimento di corrente: 16 A
• Pressione di scarico max.: 3,1 bar
• Portata max. pompa (pressione): 65 L/min
• Filettatura ingresso/uscita (esterno): M30 x 1,5
• Dimensione tubo ingresso/uscita: 3/4″
• Volume di riempimento min.: 2.5 L
• Volume di riempimento max.: 8.7 L
• Dimensioni (LxPxA): 430 x 550 x 760 mm
• Peso: 106 kg
• Livello sonoro: 60 dB(A)
• Alimentazione esempio: 230 V; 50 Hz (a seconda della variante)
• Spina di alimentazione esempio: cavo di alimentazione con spina angolare (CEE7/7)

Potenza frigorifera (50 Hz)
200 °C | Livello pompa 8 | Olio termico | 1.5 kW
100 °C | Livello pompa 8 | Olio termico | 1.5 kW
20 °C | Livello pompa 8 | Etanolo | 1.5 kW
10 °C | Livello pompa 8 | Etanolo | 1.5 kW
0 °C | Livello pompa 8 | Etanolo | 1.3 kW
-10 °C | Livello pompa 8 | Etanolo | 1 kW
-20 °C | Livello pompa 4 | Etanolo | 0.7 kW
-30 °C | Livello pompa 4 | Etanolo | 0.3 kW
-40 °C | Livello pompa 4 | Etanolo | 0.06 kW
-45 °C | Livello pompa 2 | Etanolo | 0.02 kW


Scheda tecnica / Documentazione
La scheda tecnica Integral IN 150 XT è disponibile (vedere download prodotto).

Specifiche tecniche

• Modello: Integral IN 150 XT
• Tipo di regolazione: PID elettronico (interno o esterno)
• Interfaccia sensori: Pt100 integrato; seconda Pt100 opzionale via modulo
• Pompa: LAUDA Variopump, 8 livelli selezionabili o controllo della pressione
• Protezioni: rilevamento livello basso e protezione da sovratemperatura regolabile con allarme acustico
• Controllo / Interfacce: display TFT colore, server web integrato, USB, Ethernet; moduli opzionali RS232/485, Profibus, EtherCAT, analogico, contatto
• Programmazione: 150 segmenti temperatura/tempo su 5 programmi
• Raffreddamento: condensatore ad aria, SmartCool per gestione energetica
• Conformità: refrigeranti (HFC) secondo (UE) 573/2024
