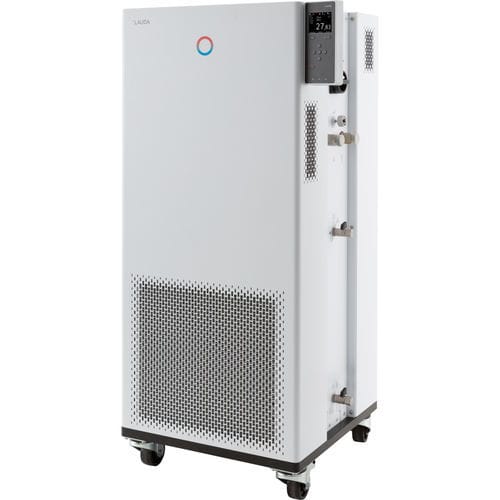

Bagno termostatico riscaldato Integral IN 280 XT

a circolazionedisplay digitaleautomatico

Descrizione
Comandi il termostato di processo Integral tramite il display TFT a colori integrato o, in opzione, tramite un'unità operativa touchscreen intuitiva che offre un set di funzioni esteso, adatto ad applicazioni industriali di controllo temperatura.

Caratteristiche

• Termostato di processo con sistema di raffreddamento integrato per il temperamento dinamico in circuiti esterni
• Gestione dei fluidi termovettori con proprietà memorizzate
• Regolatore completamente elettronico a controllo continuo con comportamento PID per regolazione interna ed esterna
• Rilevamento basso livello e protezione contro il sovratemperatura regolabile con allarme acustico (adatto per liquidi infiammabili e non infiammabili)
• Porte per Pt100 esterno integrate; secondo Pt100 esterno possibile tramite modulo di interfaccia
• Bypass integrato e regolabile
• Web server integrato per comando via browser in reti locali (PC, tablet, smartphone) con autenticazione e crittografia
• Raffreddamento del condensatore: aria
• Display TFT a colori con visualizzazione simultanea di valore reale e consigna e rappresentazione grafica del profilo di temperatura
• Inserimento dati tramite cursore e tasti soft; tasto aggiuntivo Tmax per protezione da sovratemperatura
• Funzione di auto-adattamento per la determinazione automatica dei parametri di controllo
• Pompa LAUDA Variopump (pompa di pressione) con 8 livelli di erogazione selezionabili o controllo della pressione di mandata
• Segnalazione guasto remota tramite contatto flottante
• Programmatore con 150 segmenti temperatura/tempo, separabili in 5 programmi (ottimizzato per rampe di temperatura)
• Volume interno molto ridotto e grande vaso di espansione non termostato (sistema a strato di fluido freddo)
• Uso di refrigeranti convenzionali (HFC) conforme al Regolamento UE 573/2024 sui gas fluorurati
• Navigazione del menu in chiaro, sei lingue selezionabili: DE, EN, FR, ES, IT, RU
• Assistente SelfCheck per diagnosi del sistema
• Sistema PowerAdapt per utilizzare la massima potenza di riscaldamento disponibile senza sovraccaricare la rete
• Interfacce USB ed Ethernet di serie; possibilità di aggiornamento con fino a 2 interfacce aggiuntive (RS232/485, Profibus, analogico, contatto o modulo EtherCAT)
• Visualizzazione digitale della pressione della pompa
• Sistema SmartCool per gestione del raffreddamento digitale a risparmio energetico con controllo on/off del compressore

Campo di lavoro

• Temperatura minima di esercizio: -80 °C
• Temperatura massima di esercizio: 220 °C
• Stabilità della temperatura: 0.05 ± K

Tabella capacità frigorifera (estratto)
Temperatura | Livello pompa | Fluido di termoregolazione | Potenza frigorifera 50 Hz | Potenza frigorifera 60 Hz
200 °C | 8 | Olio termico | 1.6 kW | 1.6 kW
100 °C | 8 | Olio termico | 1.6 kW | 1.6 kW
20 °C | 8 | Etanolo | 1.6 kW | 1.6 kW
10 °C | 8 | Etanolo | 1.55 kW | 1.55 kW
0 °C | 8 | Etanolo | 1.5 kW | 1.5 kW
-10 °C | 8 | Etanolo | 1.5 kW | 1.5 kW
-20 °C | 4 | Etanolo | 1.7 kW | 1.7 kW
-30 °C | 4 | Etanolo | 1.7 kW | 1.7 kW
-40 °C | 4 | Etanolo | 1.65 kW | 1.65 kW
-50 °C | 4 | Etanolo | 1.4 kW | 1.4 kW
-60 °C | 4 | Etanolo | 0.85 kW | 0.85 kW
-70 °C | 4 | Etanolo | 0.35 kW | 0.35 kW
-80 °C | 2 | Etanolo | 0.15 kW | 0.15 kW


Caratteristiche tecniche

• Modello: Integral IN 280 XT
• Intervallo di temperatura di lavoro: -80 ... 220 °C
• Intervallo di temperatura ambiente: 5 ... 40 °C
• Stabilità della temperatura: 0.05 ± K
• Potenza di riscaldamento max.: 4 kW
• Assorbimento max.: 9 kW
• Assorbimento di corrente: 13.5 A
• Pressione di mandata max.: 3.1 bar
• Portata pompa max. (pressione): 65 L/min
• Filettatura raccordo ingresso/uscita (esterno): M30 x 1.5
• Volume di riempimento min.: 4.8 L; max.: 17.2 L
• Dimensioni (LxPxA): 560 x 550 x 1325 mm
• Peso: 198 kg
• Livello sonoro: 63 dB(A)
• Alimentazione: 400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz
• Spina di alimentazione: Cavo di alimentazione con spina (IEC 60309, 5 poli, CEE, rosso, 16 A)
