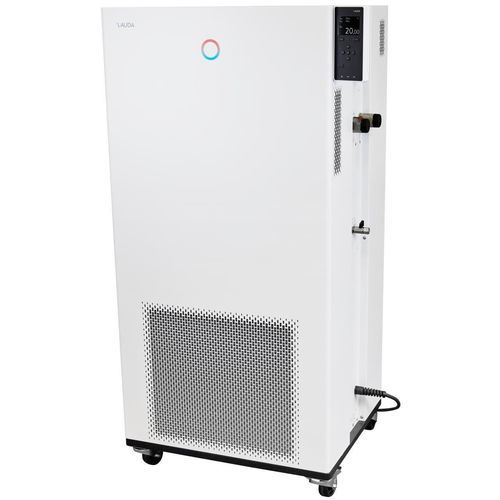

Bagno termostatico automatico Integral IN 1030 T

refrigeratoa circolazioneriscaldato

Panoramica
L'Integral IN 1030 T è un termostato di processo con raffreddamento integrato progettato per il controllo dinamico della temperatura di circuiti esterni. Il concetto di interfaccia modulare consente un'integrazione flessibile nei processi industriali. Gli apparecchi sono dotati di serie di Ethernet, USB e Pt100; è possibile aggiungere ulteriori interfacce e protocolli tramite moduli.

Caratteristiche

• Termostato di processo con sistema di raffreddamento integrato per il controllo dinamico della temperatura in circuito esterno
• Gestione dei liquidi termovettori con proprietà memorizzate
• Regolatore continuo totalmente elettronico con azione PID per controllo interno ed esterno
• Rilevamento livello basso e protezione regolabile contro sovratemperatura con allarme acustico — adatto a liquidi infiammabili e non
• Interfacce USB ed Ethernet di serie; esportazione dati su unità USB
• Espandibile con fino a 2 moduli di interfaccia aggiuntivi (RS232/485, Profibus, analogico, contatto o EtherCAT)
• Visualizzazione digitale della pressione della pompa
• Raffreddamento del condensatore: aria
• Display TFT a colori con visualizzazione contemporanea di valore reale e valore impostato e grafico del profilo di temperatura
• Immissione semplice tramite cursore e tasti soft; tasto Tmax per protezione da sovratemperatura
• Funzione di auto-adattamento per determinare i parametri di controllo
• Pompa di pressione ad alte prestazioni; pompa aggiuntiva opzionale per circolazione interna
• Porta integrata per Pt100 esterno; secondo Pt100 esterno possibile tramite modulo di interfaccia
• Programmatore con 150 segmenti temperatura/tempo, divisibili in 5 programmi
• Web server integrato per funzionamento via browser in reti locali (PC, tablet, smartphone) con autenticazione e crittografia
• Utilizza refrigeranti convenzionali (HFC) conformi al Regolamento UE 573/2024
• Navigazione menu in testo chiaro; lingue selezionabili: DE, EN, FR, ES, IT, RU
• Assistente SelfCheck per diagnostica di sistema
• Sistema PowerAdapt per massimizzare la potenza di riscaldamento utilizzabile in funzione dell'alimentazione
• Indicazione remota guasto tramite contatto flottante
• Bypass regolabile per limitazione della pressione
• SmartCool per gestione digitale del raffreddamento a risparmio energetico con controllo on/off del compressore

Campo di lavoro

• Temperatura minima di lavoro: -32 °C
• Temperatura massima di lavoro: 150 °C
• Stabilità della temperatura: 0.1 ± K

Capacità frigorifera (estratto)
Temperatura | Fluido di termoregolazione | Capacità frigorifera 50 Hz | Capacità frigorifera 60 Hz
100 °C | Olio termico | 11 kW | 11 kW
20 °C | Etanolo | 11 kW | 11 kW
10 °C | Etanolo | 9.5 kW | 9.5 kW
0 °C | Etanolo | 7.1 kW | 7.1 kW
-10 °C | Etanolo | 4.9 kW | 4.9 kW
-20 °C | Etanolo | 3 kW | 3 kW
-30 °C | Etanolo | 1.6 kW | 1.6 kW


Note

• Programmatore: 150 segmenti temperatura/tempo, divisibili in 5 programmi
• Web server integrato per comando via browser in rete locale con autenticazione e crittografia

Specifiche tecniche

• Modello: Integral IN 1030 T
• Intervallo di temperatura di lavoro: -32 ... 150 °C
• Intervallo temperatura ambiente: 5 ... 40 °C
• Stabilità temperatura: 0.1 ± K
• Potenza riscaldamento max.: 8 kW
• Consumo elettrico max.: 11 kW
• Corrente: 16 A
• Pressione di mandata max.: 5,5 bar (50 Hz), 7,0 bar (60 Hz)
• Portata/pompa max. (pressione): 60 L/min (50 Hz); 70 L/min (60 Hz)
• Filetto connessione In/Out (esterno): M38 x 1,5
• Dimensione tubo In/Out: 1″
• Volume minimo di riempimento: 9.7 L
• Volume massimo di riempimento: 25.5 L
• Dimensioni (LxPxA): 760 x 650 x 1605 mm
• Peso: 223 kg
• Livello sonoro: 70 dB(A)
• Alimentazione: 400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz
• Spina di alimentazione: Cavo con spina (IEC 60309, 5 poli, CEE, rosso, 16 A)
