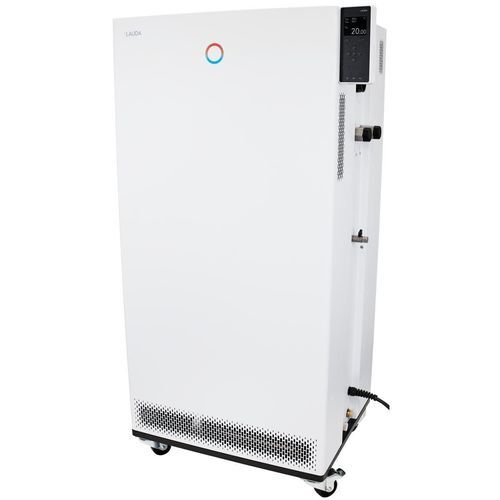

Termoregolatore con display grafico TFT Integral IN 1330 TW

digitaleprogrammabileper fluidi

Descrizione
Con il concetto di interfacce modulari, il termostato di processo Integral IN 1330 TW si integra nei processi industriali con elevata flessibilità. L'unità è fornita con interfacce standard (Ethernet, USB, porta Pt100 integrata) e può essere estesa fino a due moduli di interfaccia aggiuntivi.

Caratteristiche

• Termostato di processo con sistema di raffreddamento integrato per il controllo dinamico della temperatura nei circuiti esterni
• Gestione dei fluidi termovettori con dati materiali memorizzati
• Regolatore completamente elettronico a controllo continuo con azione PID per controllo interno ed esterno
• Protezione per basso livello e protezione regolabile da sovratemperatura con allarme acustico per liquidi infiammabili e non
• Interfacce USB ed Ethernet di serie; esportazione dati su chiavetta USB
• Possibilità di aggiornamento con fino a 2 moduli di interfaccia aggiuntivi (RS232/485, Profibus, analogico, contatto, EtherCAT)
• Visualizzazione digitale della pressione della pompa
• Condensatore raffreddato ad acqua
• Display TFT a colori con visualizzazione di valori effettivi e impostati e profilo temperatura grafico
• Inserimento dati semplice tramite cursore e soft key; tasto Tmax aggiuntivo per protezione da sovratemperatura
• Funzione Self-adapt per determinazione dei parametri di controllo
• Pompa di pressione estremamente potente
• Porta integrata per Pt100 esterno; secondo Pt100 esterno possibile tramite modulo
• Programmatore con 150 segmenti temperatura/tempo, separabili in 5 programmi
• Web server integrato per funzionamento via browser in reti locali (PC, tablet, smartphone) con autenticazione e cifratura
• Utilizzo di refrigeranti HFC in conformità al Regolamento UE 573/2024 sui gas fluorurati
• Navigazione menu in testo chiaro; sei lingue selezionabili (DE, EN, FR, ES, IT, RU)
• Assistente SelfCheck per diagnostica di sistema
• PowerAdapt per l'utilizzo della massima potenza di riscaldamento consentita senza sovraccaricare l'alimentazione
• Pompa aggiuntiva per circolazione interna
• Segnalazione remota guasto tramite contatto flottante
• Bypass regolabile per limitazione della pressione
• SmartCool per gestione digitale ed energeticamente efficiente del raffreddamento con controllo on/off del compressore

Campo di lavoro

• Temperatura minima di lavoro: -32 °C
• Temperatura massima di lavoro: 150 °C
• Stabilità della temperatura: 0.1 ± K

Dati tecnici (selezione)
Intervallo temperatura di lavoro: -32 … 150 °C
Intervallo temperatura ambiente: 5 … 40 °C
Stabilità della temperatura: 0.1 ± K
Potenza di riscaldamento max.: 16 kW
Consumo max. potenza: 18 kW
Assorbimento di corrente: 25 A
Pressione di mandata max.: 5,5 bar (50 Hz), 7,0 bar (60 Hz)
Portata pompa max. (pressione): 60 L/min (50 Hz); 70 L/min (60 Hz)
Filetto connessione ingresso/uscita (esterno): M38 x 1,5
Dimensione tubo ingresso/uscita: 1"
Volume riempimento min.: 9.7 L
Volume riempimento max.: 25.5 L
Filetto raccordo acqua di raffreddamento (esterno): 3/4"
Temperatura acqua di raffreddamento consigliata: 15 °C
Temperatura acqua raffreddamento max.: 30 °C
Portata acqua raffreddamento: 15.5 L/min
Differenza di pressione acqua min.: 0.8 bar
Pressione max acqua di raffreddamento: 10 bar
Dimensioni (LxPxH): 760 x 650 x 1605 mm
Peso: 225 kg
Livello sonoro: 62 dB(A)
Alimentazione: 400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz
Spina di alimentazione: Cavo con spina (IEC 60309, 5 poli, CEE, rosso, 32 A)

Potenza frigorifera (esempi)
100 °C | Olio termico | 13 kW (50 Hz) | 13 kW (60 Hz)
20 °C | Etanolo | 13 kW | 13 kW
10 °C | Etanolo | 10 kW | 10 kW
0 °C | Etanolo | 7.6 kW | 7.6 kW
-10 °C | Etanolo | 5.4 kW | 5.4 kW
-20 °C | Etanolo | 3.4 kW | 3.4 kW
-30 °C | Etanolo | 1.7 kW | 1.7 kW


Specifiche principali

• Modello: Integral IN 1330 TW
• Tipo di apparecchio: Termostato di processo con sistema di raffreddamento integrato
• Interfacce standard: Ethernet, USB, Pt100 integrato; espandibile tramite moduli
• Regolazione: PID continuo completamente elettronico, Self-adapt
• Display: TFT a colori; programmatore 150 segmenti / 5 programmi
• Pompa: Portata max 60 L/min (50 Hz) / 70 L/min (60 Hz)
• Volume di riempimento: 9.7 – 25.5 L
• Dimensioni / Peso: 760 x 650 x 1605 mm / 225 kg
• Livello sonoro: 62 dB(A)
