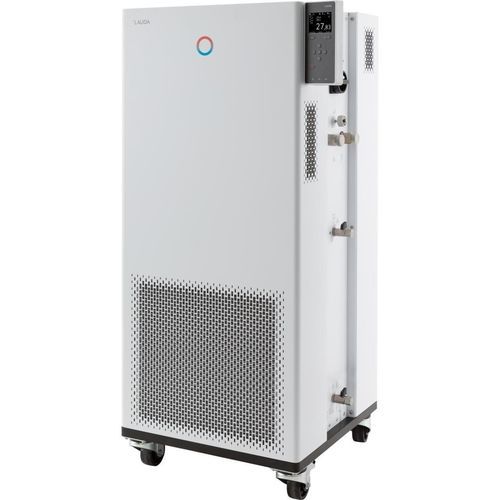

Termoregolatore con display grafico TFT Integral IN 550 XT

con touch screenprogrammabileper fluidi

Descrizione
Comandi il termostato di processo e di circolazione Integral IN 550 XT tramite il display TFT a colori integrato o, in opzione, tramite un'unità operativa touch. L'unità integra un sistema frigorifero, una potente pompa di pressione e funzioni di controllo avanzate per il controllo dinamico della temperatura di circuiti esterni in applicazioni industriali.

Caratteristiche

• Termostato di processo con raffreddamento integrato per il temperamento dinamico di circuiti esterni
• Gestione dei fluidi di trasferimento del calore con proprietà memorizzate
• Sensori di allarme gas certificati ATEX con allarme e arresto automatico; interfaccia di stato esterna per sistemi di sicurezza superiori
• Funzione di auto-adattamento per determinazione automatica dei parametri PID
• Pompa LAUDA Variopump (pompa di pressione) con 8 livelli selezionabili o controllo della pressione in uscita; visualizzazione digitale della pressione della pompa
• Segnalazione remota guasti tramite contatto flottante
• Programmatore: fino a 150 segmenti temperatura/tempo, suddivisibili in 5 programmi
• Server web integrato per gestione via browser (PC, tablet, smartphone) con autenticazione e crittografia
• Funzionamento con refrigeranti naturali; SmartCool per gestione energetica del raffreddamento
• Navigazione in chiaro e supporto multilingue (DE, EN, FR, ES, IT, RU)
• Arresto rapido tramite pulsante nero e contatti di rilascio remoto; tasto Tmax per protezione da sovratemperatura
• Sistema PowerAdapt per adattare l'utilizzo massimo di riscaldamento ai limiti di alimentazione
• Interfacce USB ed Ethernet di serie; espandibile con fino a 2 moduli di interfaccia (RS232/485, Profibus, analogico, contatto, EtherCAT)
• Assistant SelfCheck per diagnostica di sistema; regolatore PID completamente elettronico per controllo interno ed esterno
• Rilevamento livello basso e protezione sovratemperatura regolabile con allarme acustico per fluidi infiammabili e non
• Porta per Pt100 esterno integrata; secondo Pt100 esterno possibile tramite modulo di interfaccia
• Bypass integrato e regolabile; volume interno molto ridotto e ampio vaso di espansione non termostatato (sistema a strato di fluido freddo)
• Condensatore raffreddato ad aria

Campo di lavoro

• Temperatura minima di lavoro: -50 °C
• Temperatura massima di lavoro: 220 °C
• Stabilità della temperatura: 0.05 ± K

Potenza frigorifera (50 Hz) — esempi
200 °C | Livello pompa 8 | Olio termico | 5 kW
100 °C | Livello pompa 8 | Olio termico | 5 kW
20 °C | Livello pompa 8 | Etanolo | 5 kW
10 °C | Livello pompa 8 | Etanolo | 4.8 kW
0 °C | Livello pompa 8 | Etanolo | 4.6 kW
-10 °C | Livello pompa 8 | Etanolo | 3.3 kW
-20 °C | Livello pompa 4 | Etanolo | 2.4 kW
-30 °C | Livello pompa 4 | Etanolo | 1.5 kW
-40 °C | Livello pompa 4 | Etanolo | 0.7 kW
-50 °C | Livello pompa 2 | Etanolo | 0.3 kW


Dati tecnici (secondo DIN 12876)
Campo di temperatura di lavoro: -50 ... 220 °C
Campo temperatura ambiente: 5 ... 40 °C
Stabilità della temperatura: 0.05 ± K
Potenza riscaldamento max.: 8 kW
Consumo massimo: 10.5 kW
Assorbimento corrente: 16 A
Pressione di mandata max.: 3.1 bar
Portata pompa max. (pressione): 65 L/min
Filetto connessione ingresso/uscita (esterno): M30 x 1.5
Dimensione tubo ingresso/uscita: 3/4"
Volume riempimento min.: 4.8 L
Volume riempimento max.: 17.2 L
Dimensioni (L x P x A): 560 x 550 x 1325 mm
Peso: 176 kg
Livello sonoro: 65 dB(A)
Alimentazione: 400 V; 3/PE; 50 Hz
Spina: Cavo di alimentazione con spina (IEC 60309, 5 poli, CEE, rosso, 16 A)
Interfacce: USB ed Ethernet di serie; espandibile con RS232/485, Profibus, analogico, contatto o moduli EtherCAT
