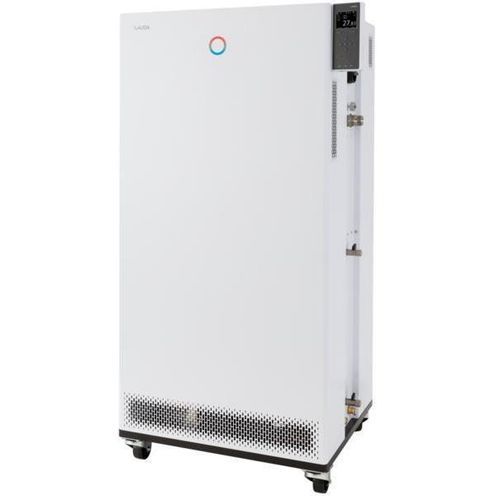

Termostato elettronico Integral IN 2040 XTW

regolabileprogrammabile400 V AC

Panoramica prodotto
Comandi il termostato di processo Integral dal pannello frontale tramite display TFT a colori o, opzionalmente, tramite unità operativa touch. L'apparecchio combina riscaldamento regolato, raffreddamento integrato e una pompa di circolazione regolabile per temperare circuiti esterni.

Caratteristiche principali

• Termostato di processo con sistema di raffreddamento integrato per il controllo dinamico della temperatura nei circuiti esterni
• Gestione dei fluidi termovettori con proprietà memorizzate
• Arresto rapido tramite pulsante nero e contatti per rilascio remoto
• Sistema PowerAdapt per ottimizzare l'uso della potenza di riscaldamento in base ai limiti di alimentazione
• Interfacce USB ed Ethernet di serie; fino a 2 moduli di interfaccia aggiuntivi (RS232/485, Profibus, analogico, contatto, EtherCAT) disponibili
• Visualizzazione digitale della pressione della pompa e bypass integrato regolabile
• Controllo SmartCool con compressore a velocità variabile per la regolazione digitale del freddo
• Display TFT a colori per visualizzare contemporaneamente valore reale e valore impostato e il profilo di temperatura
• Regolatore completamente elettronico con azione PID; funzioni SelfAdapt e SelfCheck per diagnostica e messa a punto
• Protezione per livello basso e protezione da sovratemperatura regolabile con allarme acustico
• Pompa Vario LAUDA con 8 livelli di portata o controllo pressione di uscita
• Server web integrato per funzionamento via browser (PC/tablet/smartphone) con autenticazione e crittografia
• Utilizza refrigerante naturale CO2

Campo di lavoro

• Temperatura minima di esercizio: -45 °C
• Temperatura massima di esercizio: 200 °C
• Stabilità della temperatura: 0.05 ± K

Dati tecnici (secondo DIN 12876)

• Intervallo di temperatura di esercizio: -45 … 200 °C
• Intervallo di temperatura ambiente: 5 … 40 °C
• Stabilità della temperatura: 0.05 ± K
• Potenza riscaldamento max.: 16 kW
• Assorbimento max.: 18 kW
• Corrente: 25 A
• Pressione di mandata max.: 6,0 bar
• Portata pompa max. (pressione): 120 L/min
• Filetto di collegamento ingresso/uscita (esterno): M38 x 1,5
• Dimensione tubo ingresso/uscita: 1″
• Volume di riempimento: min. 10.5 L / max. 30 L
• Filetto collegamento raffreddamento acqua (esterno): 3/4″
• Temperatura acqua di raffreddamento consigliata: 15 °C (max. 20 °C)
• Portata acqua di raffreddamento: 45 L/min
• Δ pressione acqua min.: 0.8 bar; max.: 10 bar
• Dimensioni (L×P×A): 760 × 650 × 1605 mm
• Peso: 454 kg
• Livello sonoro: 61 dB(A)
• Alimentazione: 400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz
• Spina di alimentazione: cavo con spina (IEC 60309, 5 poli, CEE, rosso, 32 A)

Capacità frigorifera (esempi)
Temperatura | Livello pompa | Fluido di termoregolazione | Potenza frigorifera 50 Hz | Potenza frigorifera 60 Hz
200 °C | 8 | Olio termico | 20.8 kW | 20.8 kW
100 °C | 8 | Olio termico | 20.8 kW | 20.8 kW
20 °C | 8 | Etanolo | 20.8 kW | 20.8 kW
10 °C | 8 | Etanolo | 20.5 kW | 20.5 kW
0 °C | 8 | Etanolo | 17.8 kW | 17.8 kW
-10 °C | 8 | Etanolo | 14 kW | 14 kW
-20 °C | 4 | Etanolo | 10.5 kW | 10.5 kW
-30 °C | 4 | Etanolo | 6.6 kW | 6.6 kW
-40 °C | 4 | Etanolo | 3.5 kW | 3.5 kW
-45 °C | 4 | Etanolo | 2.2 kW | 2.2 kW
