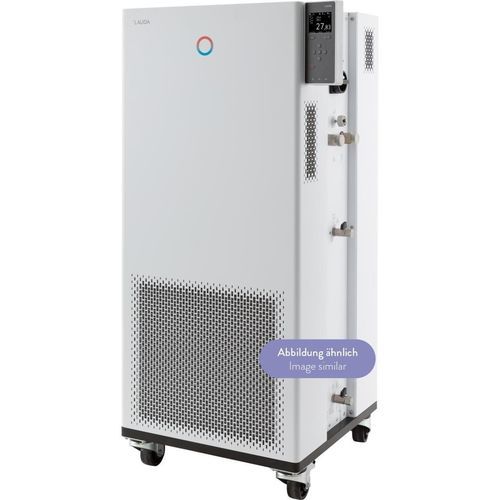

Bagnomaria da laboratorio Integral IN 530 TW

con sistema di raffreddamentotermostaticaad alta precisione

Panoramica
Concetto modulare di interfacce per integrare con flessibilità i termostati di processo Integral nei processi di laboratorio e produzione. Interfacce di serie: Ethernet, USB, Pt100 integrato; ulteriori interfacce e protocolli possono essere aggiunti tramite moduli.

Caratteristiche principali

• Termostato di processo con sistema di raffreddamento integrato per il controllo dinamico della temperatura in circuiti esterni
• Gestione dei fluidi termovettori con proprietà memorizzate
• Regolatore continuo completamente elettronico con azione PID per controllo interno ed esterno
• Rilevamento livello basso e protezione contro sovratemperatura regolabile con allarme acustico per liquidi infiammabili e non
• Porta per Pt100 esterno integrata; secondo Pt100 esterno possibile tramite modulo di interfaccia
• Programmatore con 150 segmenti temperatura/tempo, suddivisibili in 5 programmi, ottimizzato per rampe di temperatura
• Server web integrato per gestione via browser (PC, tablet, smartphone); trasmissione sicura tramite autenticazione e crittografia
• Funzionamento con refrigeranti convenzionali (HFC) conforme al Regolamento UE 573/2024
• Display TFT a colori con indicazione simultanea di valore reale e valore impostato e grafico del profilo di temperatura
• Inserimento tramite cursore e tasti soft; tasto Tmax aggiuntivo per protezione da sovratemperatura
• Funzione di auto-adattamento per determinare i parametri di controllo
• Pompa ad alta pressione ad elevate prestazioni e visualizzazione digitale della pressione della pompa
• Segnalazione remota guasti tramite contatto flottante
• Bypass regolabile per limitazione della pressione
• Sistema SmartCool per gestione digitale del raffreddamento a risparmio energetico con controllo on/off del compressore
• Menu in testo chiaro in sei lingue (DE, EN, FR, ES, IT, RU)
• Assistente SelfCheck per diagnosi di sistema
• Sistema PowerAdapt per sfruttare la massima potenza di riscaldamento ammissibile senza sovraccaricare la rete
• Interfacce USB ed Ethernet di serie; espandibile con fino a 2 moduli di interfaccia aggiuntivi (RS232/485, Profibus, analogico, contatto, EtherCAT)
• Raffreddamento del condensatore: acqua

Campo di lavoro

• Temperatura minima di lavoro: -32 °C
• Temperatura massima di lavoro: 120 °C
• Stabilità della temperatura: 0.05 ± K

Capacità di raffreddamento
Temperatura | Fluido di termoregolazione | Capacità frigorifera 50 Hz | Capacità frigorifera 60 Hz
100 °C | Olio termico | 6 kW | 6 kW
20 °C | Etanolo | 6 kW | 6 kW
10 °C | Etanolo | 5,5 kW | 5,5 kW
0 °C | Etanolo | 4,5 kW | 4,5 kW
-10 °C | Etanolo | 3 kW | 3 kW
-20 °C | Etanolo | 1,6 kW | 1,6 kW
-30 °C | Etanolo | 0,7 kW | 0,7 kW


Dati tecnici

• Intervallo di temperatura di lavoro: -32 … 120 °C
• Intervallo temperatura ambiente: 5 … 40 °C
• Stabilità temperatura: 0.05 ± K
• Potenza di riscaldamento max.: 8 kW
• Consumo max. di potenza: 11 kW
• Assorbimento di corrente: 16 A
• Pressione di mandata max.: 3,5 bar (50 Hz) / 4,6 bar (60 Hz)
• Portata max. pompa (pressione): 40 L/min (50 Hz) / 65 L/min (60 Hz)
• Filetto connessione ingresso/uscita (esterno): G 3/4"
• Dimensione tubo ingresso/uscita: 3/4"
• Volume di riempimento: min. 7,2 L / max. 20,5 L
• Filetto connessione acqua di raffreddamento (esterno): 3/4"
• Temperatura acqua di raffreddamento consigliata: 15 °C (max. 30 °C)
• Portata acqua di raffreddamento: 14,5 L/min
• Diff. di pressione minima acqua di raffreddamento: 0,8 bar
• Pressione massima acqua di raffreddamento: 10 bar
• Dimensioni (L x P x A): 560 x 550 x 1325 mm
• Peso: 150 kg
• Livello sonoro: 62 dB(A)
• Alimentazione: 400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz
• Spina di alimentazione: Cavo di alimentazione con spina (IEC 60309, 5 poli, CEE, rosso, 16 A)

Modello / ordine

• Modello: Integral IN 530 TW
• Numero d'ordine: L002667
