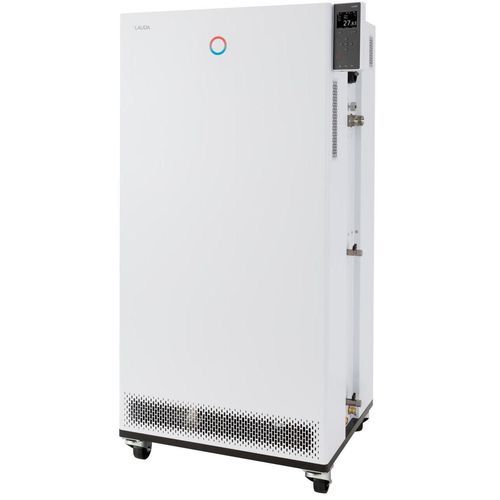

Termoregolatore con touch screen Integral IN 590 XTW

con display grafico TFTprogrammabilecon raffreddamento diretto

Panoramica
Comandi il termostato di processo Integral IN 590 XTW tramite il display TFT a colori sull'unità o, opzionalmente, tramite un'unità di controllo touch intuitiva. Progettato per il controllo dinamico della temperatura di circuiti esterni, integra raffreddamento, controllo avanzato e molte interfacce per applicazioni industriali.

Caratteristiche principali

• Termostato di processo con sistema di raffreddamento integrato per il condizionamento dinamico di un circuito esterno
• Navigazione nei menu in chiaro; lingue selezionabili: DE, EN, FR, ES, IT, RU
• Controllore continuo completamente elettronico con comportamento PID per controllo interno ed esterno
• Pompa LAUDA Variopump (pompa di pressione) con 8 livelli selezionabili o controllo della pressione di mandata
• Segnalazione remota di guasto tramite contatto flottante
• Web server integrato per gestione via browser da PC, tablet o smartphone; trasmissione sicura tramite autenticazione e crittografia
• Volume interno molto ridotto e grande vaso di espansione non termostatato (sistema a strato di fluido freddo)
• Condensatore raffreddato ad acqua
• Display TFT a colori con visualizzazione simultanea del valore reale e del valore impostato e rappresentazione grafica del profilo di temperatura
• Immissione dati tramite cursore e tasti soft; tasto Tmax aggiuntivo per protezione da sovratemperatura
• Funzione di auto-adattamento per determinare i parametri di controllo
• Interfacce USB ed Ethernet di serie; esportazione dati su USB
• Espandibile con fino a 2 moduli di interfaccia aggiuntivi (RS232/485, Profibus, analogico, contatto o EtherCAT)
• Visualizzazione digitale della pressione della pompa
• SmartCool per gestione digitale del raffreddamento a risparmio energetico inclusa automazione compressore
• Utilizza refrigeranti tradizionali (HFC) conforme al Regolamento UE 573/2024 sui gas fluorurati
• Gestione dei fluidi termovettori con proprietà memorizzate
• Assistente SelfCheck per la diagnosi del sistema
• PowerAdapt per utilizzare la massima potenza termica possibile senza sovraccaricare l'alimentazione
• Porta per Pt100 esterno integrata; secondo Pt100 esterno possibile tramite modulo di interfaccia
• Programmatore con 150 segmenti temperatura/tempo, suddivisibili in 5 programmi
• Bypass integrato e regolabile
• Protezione livello basso e protezione da sovratemperatura regolabile con allarme acustico per uso con liquidi infiammabili e non infiammabili

Campo di lavoro

• Temperatura minima d'esercizio: -90 °C
• Temperatura massima d'esercizio: 220 °C
• Stabilità della temperatura: 0,05 ± K

Potenza frigorifera (valori selezionati)
200 °C | Livello pompa 8 | Olio termico | 50 Hz: 4,5 kW | 60 Hz: 4,5 kW
100 °C | Livello pompa 8 | Olio termico | 50 Hz: 4,5 kW | 60 Hz: 4,5 kW
20 °C | Livello pompa 8 | Etanolo | 50 Hz: 4,5 kW | 60 Hz: 4,5 kW
10 °C | Livello pompa 8 | Etanolo | 50 Hz: 4,45 kW | 60 Hz: 4,45 kW
0 °C | Livello pompa 8 | Etanolo | 50 Hz: 4,4 kW | 60 Hz: 4,4 kW
-20 °C | Livello pompa 4 | Etanolo | 50 Hz: 4,6 kW | 60 Hz: 4,6 kW
-60 °C | Livello pompa 4 | Etanolo | 50 Hz: 2,7 kW | 60 Hz: 2,7 kW
-90 °C | Livello pompa 2 | Etanolo | 50 Hz: 0,2 kW | 60 Hz: 0,2 kW


Specifiche tecniche

• Intervallo di temperatura di lavoro: -90 ... 220 °C
• Intervallo temperatura ambiente: 5 ... 40 °C
• Stabilità della temperatura: 0,05 ± K
• Potenza di riscaldamento max.: 8 kW
• Assorbimento max.: 11 kW
• Corrente: 16 A
• Pressione di mandata max.: 3,1 bar
• Portata max. pompa (pressione): 65 L/min
• Filetto collegamento ingresso/uscita (esterno): M30 x 1,5
• Dimensione tubo ingresso/uscita: 3/4"
• Volume di riempimento min.: 8 L
• Volume di riempimento max.: 28,6 L
• Filetto collegamento raffreddamento ad acqua (esterno): 3/4"
• Temperatura acqua di raffreddamento raccomandata: 15 °C
• Temperatura massima acqua raffreddamento: 30 °C
• Portata acqua di raffreddamento: 15,8 L/min
• Delta pressione acqua di raffreddamento min.: 0,8 bar
• Pressione massima acqua di raffreddamento: 10 bar
• Dimensioni (L×P×A): 760 x 650 x 1605 mm
• Peso: 279 kg
• Livello di pressione sonora: 64 dB(A)
• Alimentazione: 400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz
• Spina di alimentazione: Cavo con connettore IEC 60309, 5 poli, CEE, rosso, 16 A
